Figure 3.

thumbnail

Télécharger l'image originale

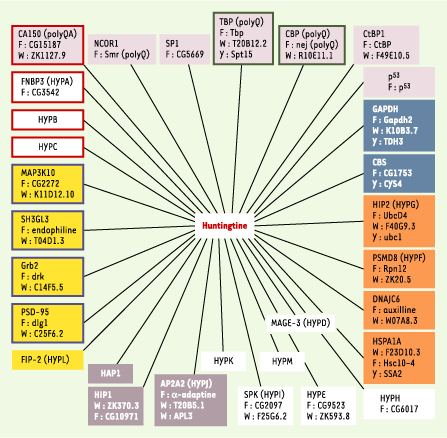

Conservation des protéines partenaires de la huntingtine chez Drosophila melanogaster, C. elegans, et Saccharomyces cerevisiae. Ce schéma incorpore 30 protéines partenaires de la huntingtine identifiées essentiellement par des tests en double hybride chez la levure, et parfois confirmées par des tests d’interaction in vitro ou de co-localisation in vivo. Parmi ces protéines, 23 sont conservées chez la drosophile (F), 16 chez le nématode (W), et 6 chez la levure (Y). Les 16 protéines conservées chez C. elegans sont réparties dans plusieurs catégories fonctionnelles : facteurs de transcription (fond violet), transduction du signal (fond jaune), métabolisme (fond bleu), système ubiquitine-protéasome (fond orange), cytosquelette/endocytose (fond gris). Les protéines dont le rôle biologique est inconnu sont indiquées par un fond blanc. La présence d’un domaine glutamine-alanine (polyQA), polyglutamine polyQ (cadre vert), WW (cadre rouge), ou SH3 (cadre bleu) est indiquée. Les alignements ont été calculés avec les logiciels BLASTP (E < 10-20) et Smith-Waterman (S > 300).
