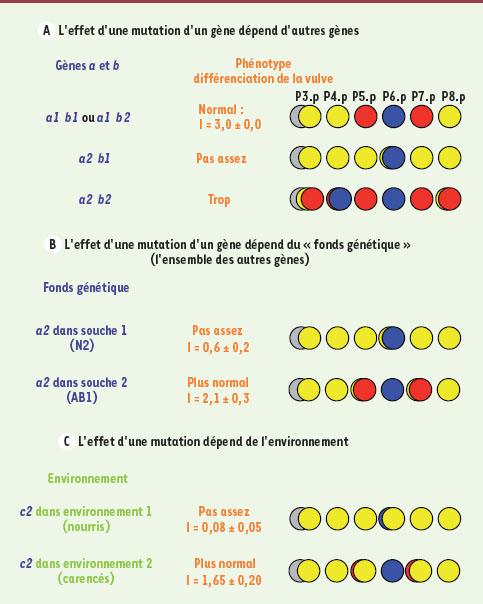

Exemples d’épistasies génétique et environnementale. A. Épistasie génétique entre des variations à deux locus a et b. L’état allélique (1 ou 2) au locus b interagit avec celui au locus a. Ceci correspond à l’exemple de la mutation let-23(sy1)/EGFR pour le locus a et gap-1(ga133)/GAP pour le locus b [11]. I = nombre de cellules Pn.p induites (± erreur standard). Le code de couleur des destinées cellulaires est le même que dans la Figure 2. Les variations stochastiques de destinées cellulaires entre individus sont représentées schématiquement : la destinée prédominante par un disque, une destinée de moindre fréquence par un croissant à gauche. B. Épistasie entre la variation à un locus a et le fonds génétique naturel d’une souche. L’exemple correspond à la mutation let-23(sy1) dans les fonds génétiques sauvages N2 et AB1 de C. elegans [12]. C. Épistasie entre la variation à un locus c et l’environnement. L’exemple correspond à la mutation lin-3(n378)/egf en environnement standard (nourris) et en carence nutritionnelle pendant le développement [15].
