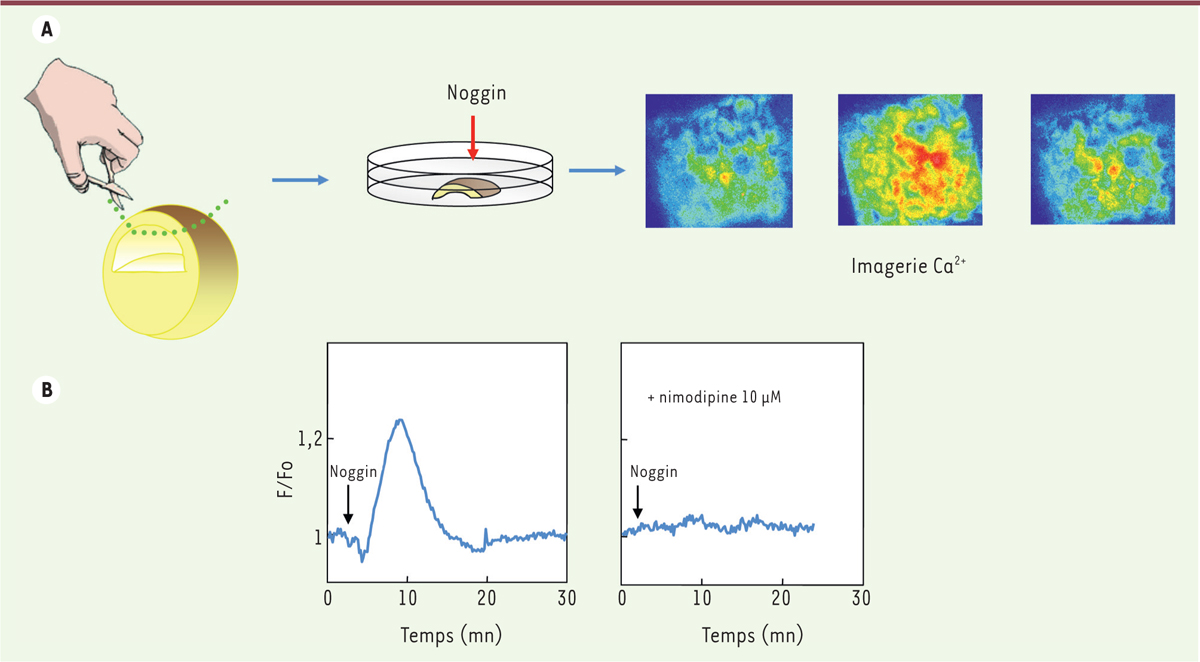

Imagerie calcique sur des calottes animales. A. L’addition de Noggin dans le milieu induit très rapidement des variations de Ca²⁺ intracellulaire [Ca²⁺]_i qui sont mesurables avec une sonde calcique fluorescente, le Fluo3 [51]. Les variations de Ca²⁺ sont codées en fausses couleurs allant du bleu au rouge. B. Les variations de Ca²⁺ induites par Noggin sont transitoires (10-15 minutes) et sont inhibées par les dihydropyridines antagonistes des canaux calciques de type L, ici la nimodipine.
