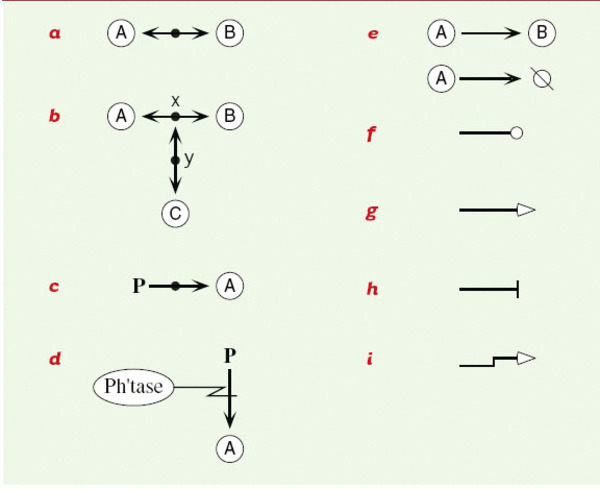

Symboles et conventions utilisés [6]. (a) La double flèche indique que les protéines A et B se lient l’une à l’autre. Le point sur la ligne représente le complexe A:B. (b) Représentation de complexes multimoléculaires: x est [A:B] et y est [(A:B):C]. Cette notation peut être étendue à un nombre plus grand de molécules dans un complexe. (c) Modification covalente de la protéine A. La flèche indique que A peut exister à l’état phosphorylé. Le point représente la protéine A phosphorylée. (d) Clivage d’une liaison covalente: déphosphorylation de A par une phosphatase. (e) Conversion stoechiométrique de A à B. Dégradation de A (c’est-à-dire conversion de A en son produit de dégradation Ø). (f) Stimulation enzymatique d’une réaction. (g) Symbole général de stimulation. (h) Symbole général d’inhibition. (i) Symbole d’activation de la transcription.
