Figure 4.

thumbnail

Télécharger l'image originale

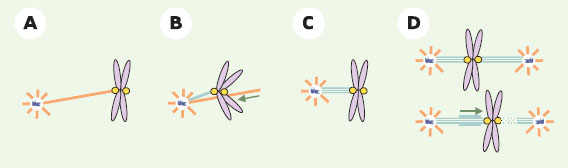

Moteurs et MAP impliqués dans la fonction du kinétochore. A. CLIP-170 (protéine du kinétochore, jaune) permet l’ancrage d’un premier microtubule au kinétochore. B. Le kinétochore est transporté par la dynéine près du pôle, dans une zone riche en extrémités (+) de microtubules. C. CENP-E (également dans le kinétochore) permet l’ancrage stable des extrémités (+) des microtubules dans le kinétochore. Une fibre kinétochorienne se forme. D. Chromosome bi-orienté en mouvement. XKCM1 (autre protéine du kinétochore) favorise la dépolymérisation d’une fibre kinétochorienne (pointillés bleu clair). CENP-E maintient la connexion entre le kinétochore et les microtubules en cours de dépolymérisation. Sur le kinétochore opposé, les microtubules entrent parallèlement en phase de polymérisation (surtraits bleu clair). Violet: chromatine; jaune: kinétochores; bleu foncé: centrosome; bleu clair: microtubules stables; orange: microtubules instables.
