Figure 3.

Télécharger l'image originale

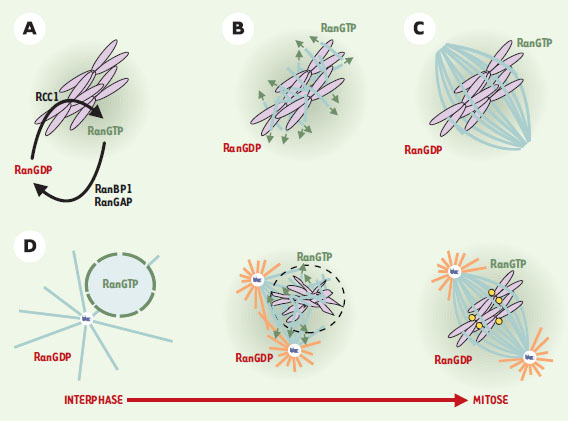

« Effet chromatine » relayé par la GTPase Ran. A. Cycle GTPasique de Ran. L’activité GAP (RanBP1/RanGAP) est cytoplasmique tandis que l’activité d’échange GEF (RCC1) est associée aux chromosomes. B. Rôle de Ran dans l’assemblage du fuseau sans centrosomes. La concentration en RCC1 des chromosomes permet de produire la forme Ran-GTP (vert) en concentration suffisante pour induire l’assemblage de microtubules dans le voisinage des chromosomes. C. Organisation d’un fuseau bipolaire autour de la chromatine. D. Rôle de Ran dans l’assemblage du fuseau avec centrosomes. Lors de la rupture de l’enveloppe nucléaire (pointillé), Ran-GTP (vert) serait libérée dans le voisinage des centrosomes et induirait une augmentation de la quantité et de la longueur des microtubules centrosomiques. GAP: GTPase activating protein; GEF: guanosine exchange factor; violet: chromatine; jaune: kinétochores; bleu foncé: centrosome; bleu clair: microtubules stables; orange: microtubules instables.
