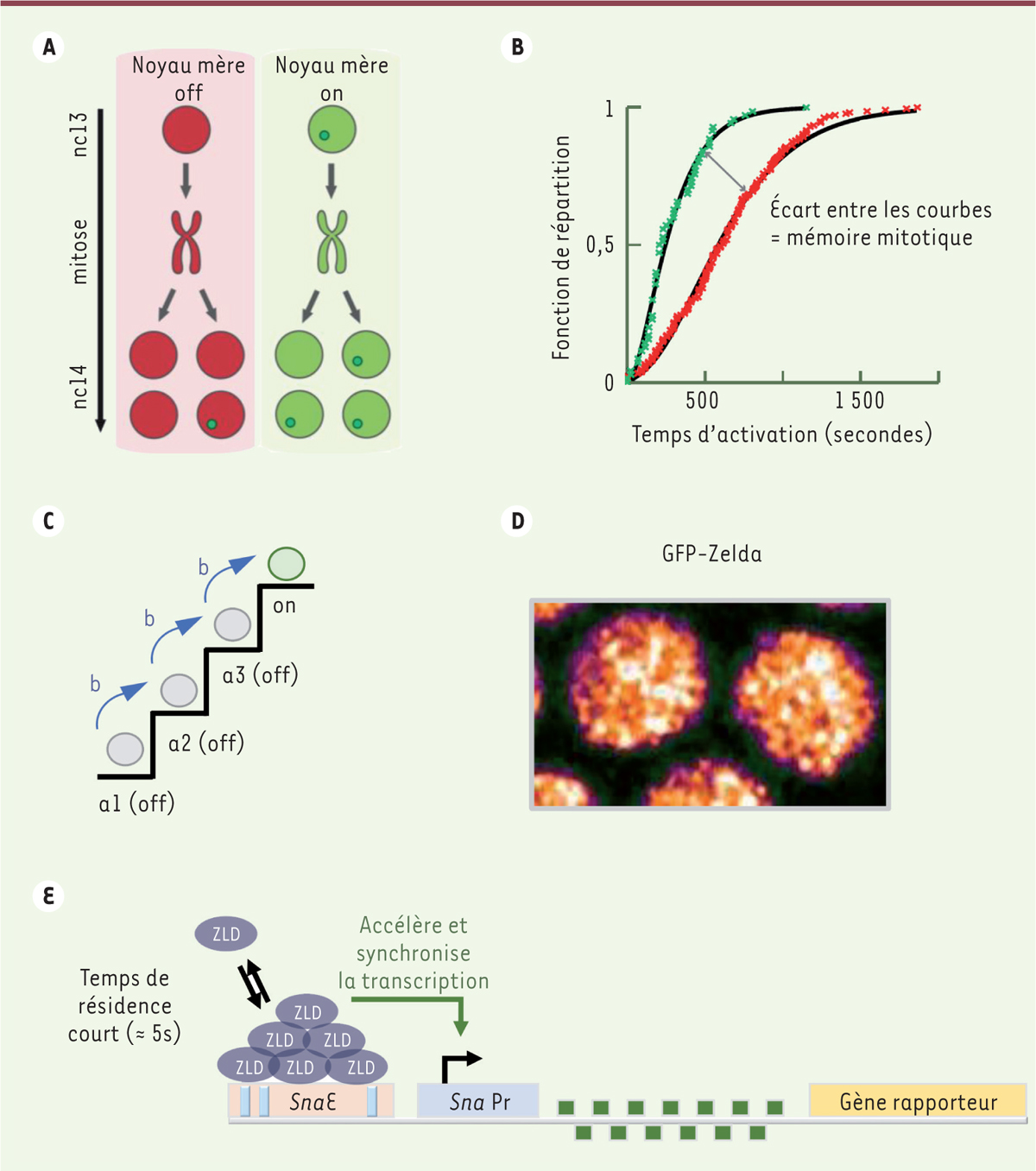

Figure 2

Télécharger l'image originale
A. Schéma représentant la mémoire mitotique entre deux cycles nucléaires consécutifs (nc 13 et nc14) de l’embryon de drosophile. Les noyaux issus de noyaux mères dans lesquelles la transcription génique est active (on, en vert) s’activent en moyenne plus rapidement que ceux issus de noyaux mères dans lesquelles la transcription génique est inactive (off, en rouge), au cycle nucléaire suivant (nc14). B. Fonction de répartition des temps d’activation au cycle nucléaire 14. Les valeurs des temps d’activation transcriptionnelle des noyaux issus de noyaux mères « actifs » sont représentées en vert, et celles des noyaux issus de noyaux mères « inactifs » sont représentées en rouge. Les paramètres du modèle mathématique sont estimés à partir de courbes ajustées à ces valeurs expérimentales (courbes noires). C. Représentation schématique des états épigénétiques discrets nécessaires pour atteindre l’activation de la transcription (état ON). La durée de chaque transition d’un état à l’autre est fournie par le paramètre noté « b ». D. Image de microscopie confocale de la protéine Zelda étiquetée avec une GFP (par la technique CRISPR/Cas9) montrant la présence de « microenvironnements nucléaires » dans lesquels la protéine s’accumule. E. Schéma représentant le rôle de Zelda dans l’activation synchrone de la transcription de multiples gènes zygotiques. ZLD : Zelda; GFP : green fluorescent protein.
