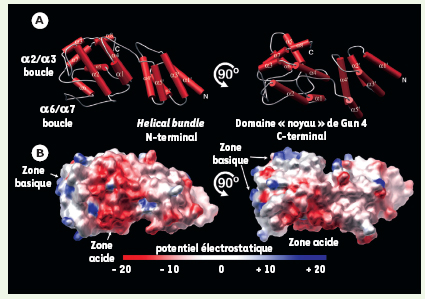

Structure de GUN4 de Synechocystis. A. Vues orthogonales de la structure cristallographique de l’ensemble de la protéine GUN4 de Synechocystis (résidus 1-233) (SynGUN4). Les hélices sont représentées par des cylindres rouges et les boucles en gris clair. SynGUN4 contient deux domaines distincts liés par une boucle flexible. Les hélices du domaine amino-terminal sont notées avec des apostrophes pour les distinguer des hélices du domaine carboxy-terminal. Helical bundle: signifie paquet d’hélices (intraduisible). Les figures ont été préparées avec MOLSCRIPT [10] et POV-Ray (http://www.povray.org). B. Vues orthogonales préparées avec GRASP [11] représentant la surface de SynGUN4 et colorée afin de refléter approximativement le potentiel électrostatique, bleu pour les zones chargées positivement, rouge pour les zones négatives, et blanc pour les zones neutres.
