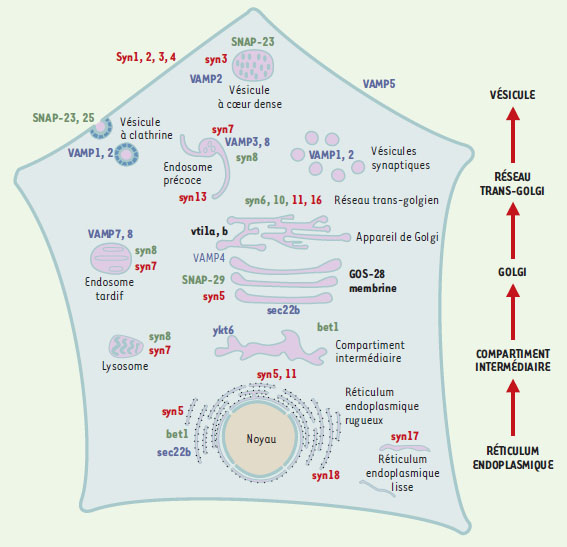

Cartographie cellulaire des protéines SNARE. Localisation des protéines SNARE dans les différents compartiments membranaires d’une cellule type de mammifère. Les membres des quatre familles de SNARE figurent en 4 couleurs. En bleu: les v-SNARE de la famille de la synaptobrévine ou VAMP2, encore appelés R-SNARE à cause du résidu arginine (R) au centre de leur motif SNARE. En rouge: les t-SNARE de la famille de la syntaxine-1, encore appelés Qa-SNARE à cause du résidu glutamine (Q) au centre de leur motif SNARE. En noir: les t-SNARE de la famille de SNAP-25 (dont le motif SNARE ressemble au motif SNARE N-terminal de SNAP-25), encore appelés Qb-SNARE à cause du résidu glutamine (Q) au centre de leur motif SNARE. En vert: les t-SNARE de la famille de SNAP-25 (dont le motif SNARE ressemble au motif SNARE C-terminal de SNAP-25) encore appelés Qc-SNARE à cause du résidu glutamine (Q) au centre de leur motif SNARE et les t-SNARE qui ont à la fois un domaine Qb et Qc (cas de SNAP-23, 25, 29) (adapté de [16]).
