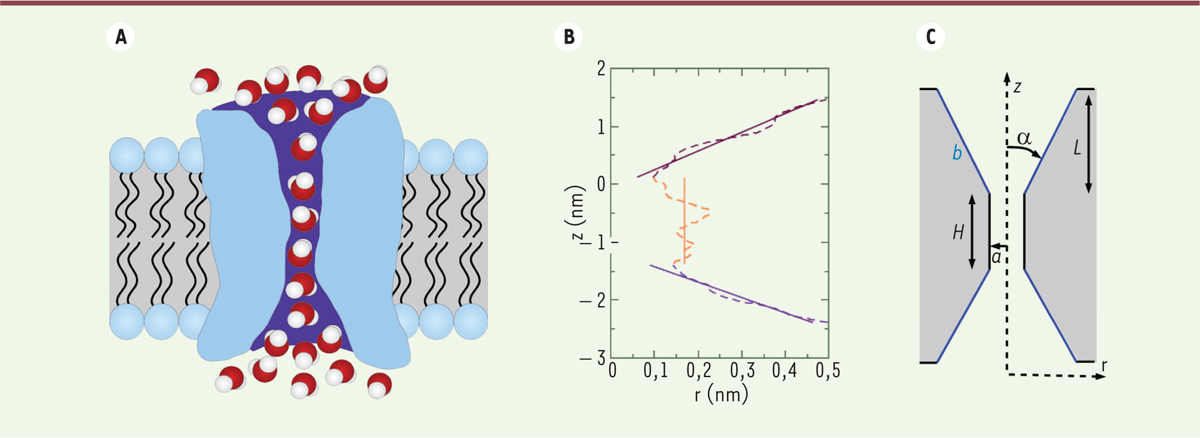

Structure des aquaporines. A. Représentation d’une aquaporine insérée dans une membrane lipidique et traversée par des molécules d’eau. B.  Exemple d’un profil expérimental d’aquaporine, représentant le rayon local r du canal interne en fonction de la coordonnée axiale z [10]. C.  Schéma du canal biconique utilisé pour les calculs. Le rayon du cylindre central a est extrait de la partie orange (valeurs intermédiaires de la coordonnée axiale z dans la partie B ). Deux valeurs pour la longueur L et l’angle α des entrées coniques sont extraites des zones bordeaux et violette (valeurs grandes et faibles de la coordonnée axiale z dans la partie B ).
