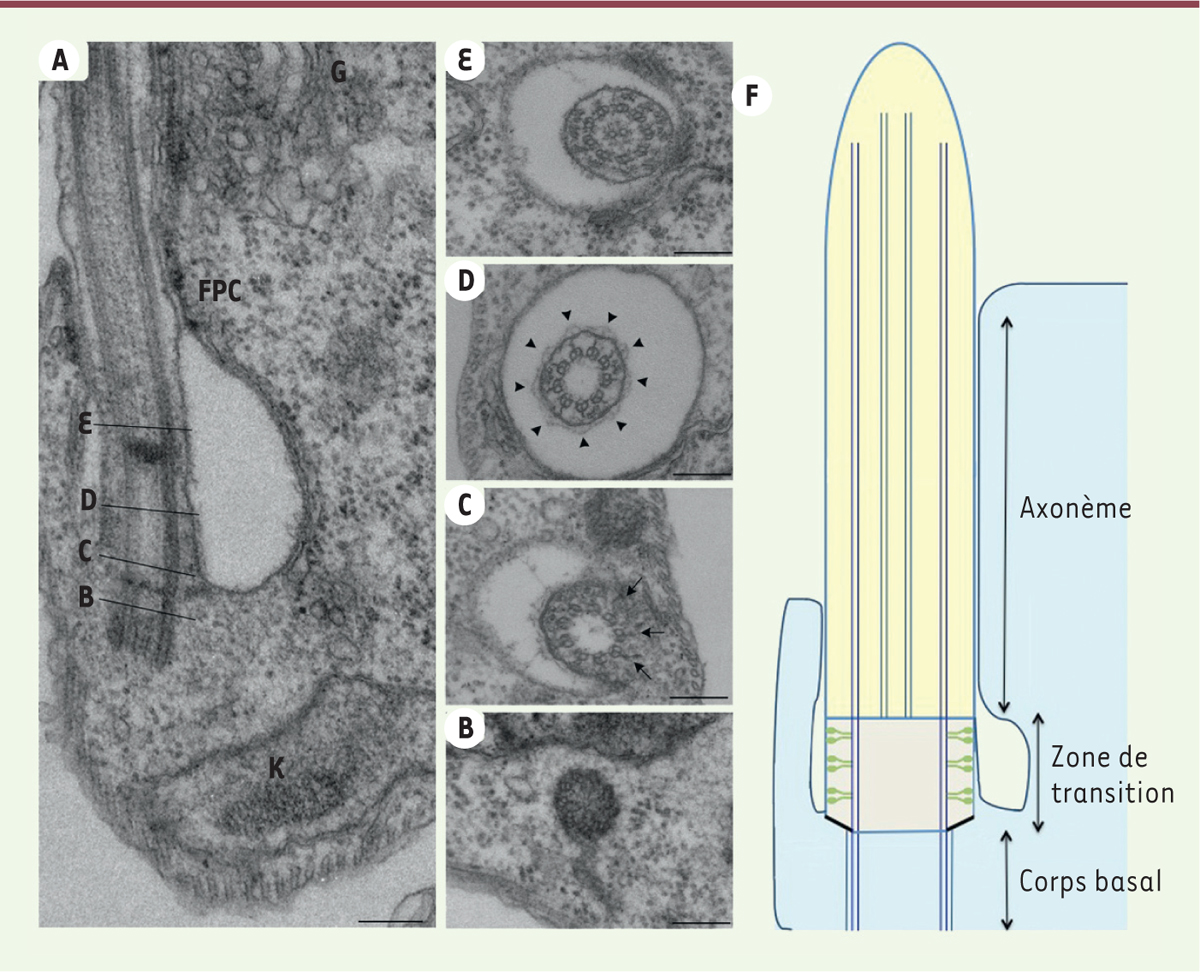

Ultrastructure du flagelle de Trypanosoma brucei. A.  Coupe longitudinale de la base du flagelle. Le corps basal immature n’est pas visible sur cette section. Les mentions B-E dans le panneau A indiquent les sections transversales à travers le flagelle dont les champs sont grossis dans la colonne de droite de la figure. B.  Corps basal. C.  Le début de la zone de transition avec les fibres de transition dont l’extrémité est indiquée par des flèches. D.  La portion centrale de la zone de transition. Les têtes de flèches indiquent la collerette. E. Axonème dans la lumière de la poche flagellaire. Du matériel dense aux électrons est fréquemment observé entre les doublets périphériques et la membrane. F.  Représentation schématique de la base du flagelle indiquant le corps basal (9 triplets de microtubules), la zone de transition (9 doublets de microtubules) et l’axonème (9 doublets de microtubules représentés en bleu foncé et une paire de singulets représentés en bleu clair). FPC : collier de la poche flagellaire ; K : kinétoplaste ; G : appareil de Golgi. Barres d’échelle : 100 nm. Les photographies sont extraites de [41].
