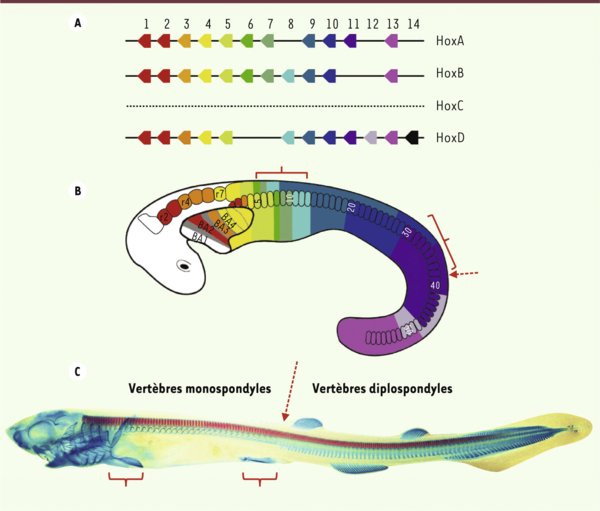

Gènes Hox chez la roussette Scyliorhinus canicula. A. Organisation génomique des gènes Hox chez la roussette. B. Représentation schématique synthétisant les patrons d’expression de tous les gènes Hox le long de l’axe antéropostérieur chez un embryon de roussette. Chaque couleur correspond au patron d’expression d’un groupe de paralogie. La position des rhombomères (r) 2, 4 et 7 et des somites (s) 5, 10, 20, 30, 40 et 50 est indiquée. C. Coloration au bleu alcian et au rouge alizarine montrant que le squelette cartilagineux d’un embryon de roussette ne possède que deux types de vertèbres (monospondyles et diplospondyles). Les flèches rouges en B et C indiquent la limite entre ces deux types de vertèbres. Les positions des nageoires pectorales et pelviennes sont indiquées par des accolades rouges. Malgré la présence d’un code Hox avec des domaines d’expression emboîtés (B), toutes les vertèbres antérieures sont de type monospondyle et ne sont pas différenciées morphologiquement contrairement à celles des tétrapodes.
