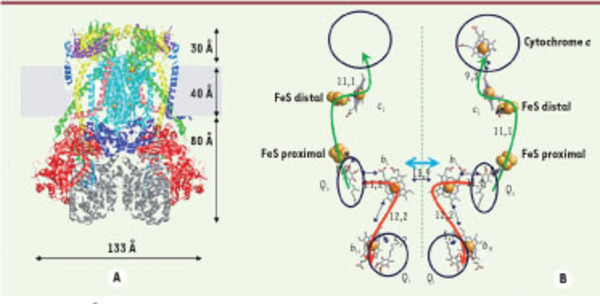

Structure du complexe bc₁ dimérique. A. Structure du cristal de complexe bc₁ de bœuf (PDB [protein data bank] Id : 2A06). La position de la membrane est figurée en gris. B. Vue des différents groupes prosthétiques et des sites de fixation des quinones (entourés) dans le cytochrome bc₁ (dimère). Le site de fixation du cytochrome c est aussi entouré. Les distances bord a bord entre les différents centres sont données en Å. On notera les deux positions possibles, proximale et distale, du centre FeS associées au mouvement de la tête de la protéine nommée protéine de Rieske. On notera aussi la distance de 13,9 Å entre les hèmes b_L permettant un échange d’électrons entre les deux monomères du dimère. Les sites Q_O et Q_i sont occupés par une molécule de quinone. Les deux chemins possibles des électrons sont figurés en orange et vert.
