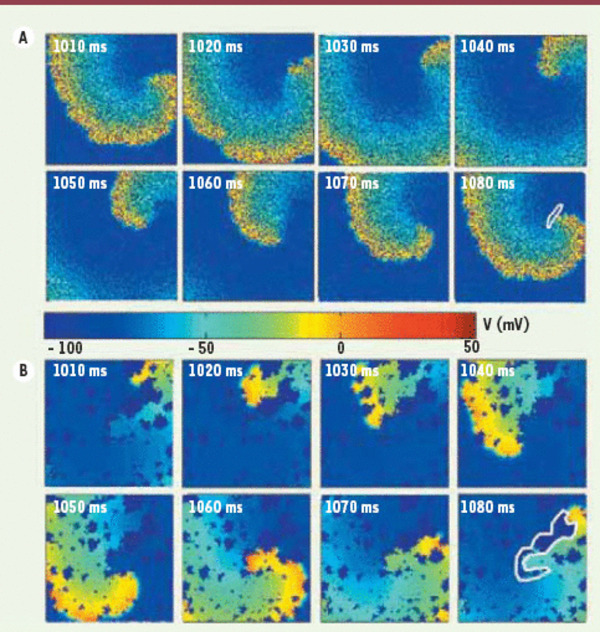

Exemples de réentrée en présence de fibrose. A. Réentrée sur un substrat auriculaire 2D de 3 cm x 3 cm avec petits amas de fibrose (petites zones en bleu foncé la courbe blanche. portion activée du tissu où V > - 50 mv). Les différents panneaux correspondent à l’état du potentiel transmembranaire (V) aux temps indiqués. La trajectoire de la zone regénératrice interne est indiquée par une courbe blanche dans le dernier panneau. La période de rotation est de ~ 73 ms. B. Réentrée sur un substrat auriculaire 2D avec gros amas de fibrose. La présentation est la même qu’en A. Dans cet exemple, la réentrée est clairement ancrée sur un ensemble d’amas se trouvant à l’intérieur de la courbe blanche. L’augmentation de la longueur de la trajectoire comparativement au cas en A due à l’ancrage de la réentrée est responsable de la plus grande période de rotation autour de ~ 92 ms.
