Figure 5.

Télécharger l'image originale

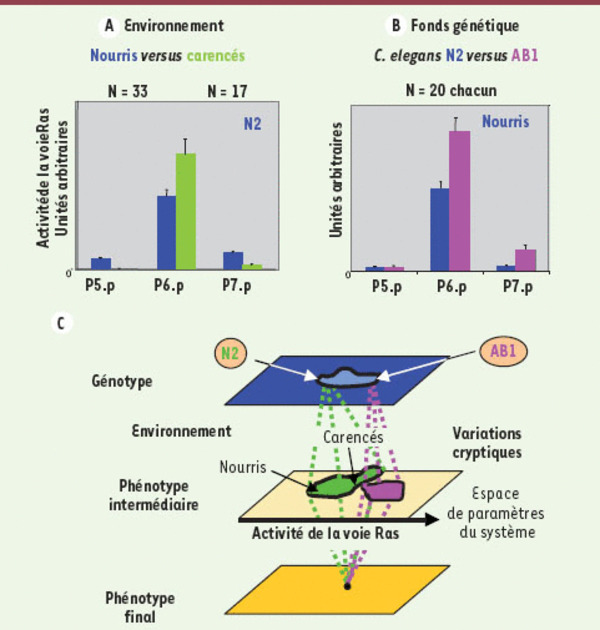

Variation cryptique d’activité de la voie Ras dans différentes conditions, environnements et fonds génétiques sauvages. A. Activité de la voie Ras dans les cellules P5.p à P7.p dans la souche N2 de C. elegans placée dans des conditions d’environnement « vers nourris » (bleu) et « vers carencés » (vert), mesurée par quantification de fluorescence d’un rapporteur transcriptionnel egl-17 couplé à la CFP (moyenne + erreur standard). Alliée à des données telles que celles représentées sur la Figure 3C, cette quantification suggère une plus forte activation de la voie Ras dans un environnement carencé qui supprime des mutations hypomorphes de cette voie [15]. B. Activité de la voie Ras dans les fonds génétiques sauvages N2 (bleu) et AB1 (violet) dans des conditions d’environnement « vers nourris ». Associée à des données telles que celles représentées dans la Figure 3B, cette quantification suggère une plus forte activation de la voie Ras dans la souche AB1 que chez N2, qui compense des mutations hypomorphes de cette voie [12].C. Schéma reprenant la représentation de la Figure 1, résumant la variation cryptique dans le système. L’activité de la voie Ras (A, B) est un phénotype intermédiaire variant dans le système en fonction de l’environnement et du fonds génétique sauvage, alors que le phénotype final (le nombre de cellules Pn.p induites) ne varie pas.
