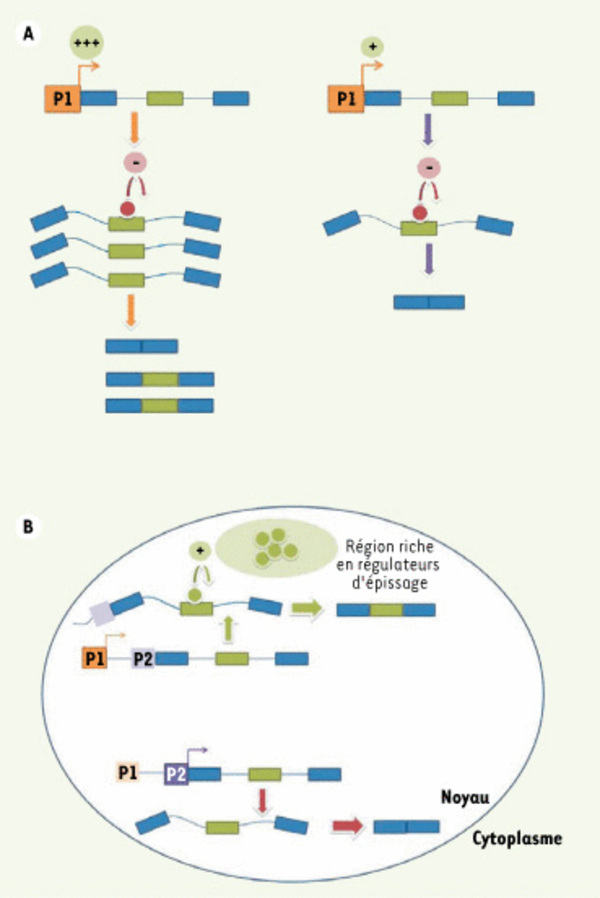

Couplage entre la transcription et l’épissage. A. Un gène sous le contrôle d’un promoteur (rectangle orange, P1) produit une grande quantité d’ARN pré-messager dans un premier cas (gauche) et, dans d’autres conditions, ce gène exprime une moins grande quantité de transcrits (droite). Une protéine régulatrice (cercle rouge) ayant une activité négative sur un exon alternatif (rectangle vert) de cet ARN pré-messager sera en quantité insuffisante pour contrôler tous les exons alternatifs dans le cas où le transcrit est produit en trop grande quantité. Les rectangles bleus sont des exons constitutifs.B. Tout dépendant lequel des promoteurs est utilisé (rectangle orange ou rectangle mauve), le pré-ARN messager produit pourrait être transporté dans des régions différentes du noyau. Par exemple, lorsque le gène est exprimé sous le contrôle du promoteur 1 (P1, rectangle orange) (partie supérieure), le transcrit est envoyé dans une région riche en protéines régulatrices (cercles verts) et l’exon alternatif (rectangle vert) sera modulé par ces facteurs. Les rectangles bleus sont des exons constitutifs.
