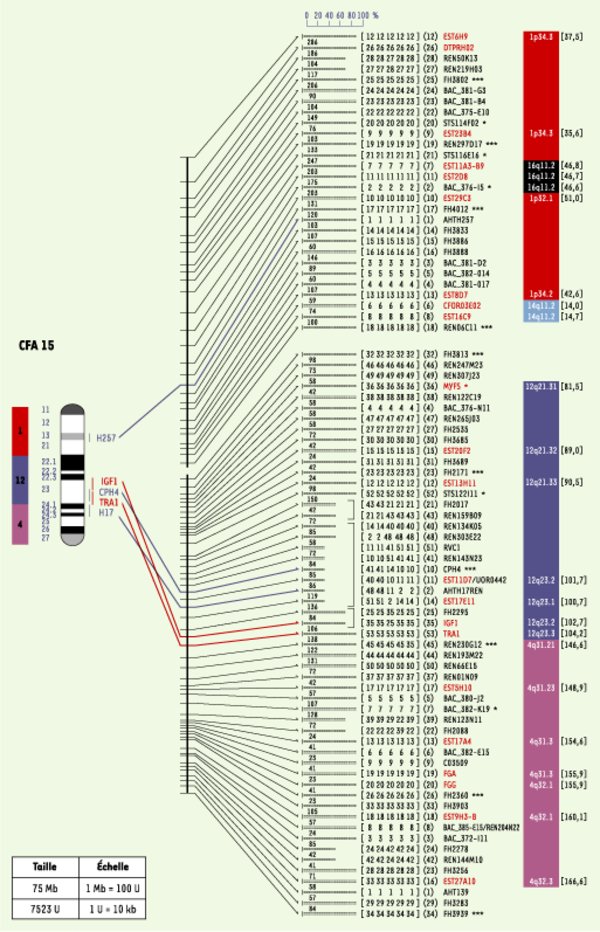

Cartographie du génome du chien : carte d’hybride d’irradiation du chromosome 15 (CFA15). L’idéogramme du chromosome 15 est représenté sur la gauche de la figure. La localisation cytogénétique de marqueurs figurés en bleu et rouge permet d’orienter la carte d’hybride d’irradiation (RH) le long du chromosome. À la gauche de l’idéogramme, les boîtes colorées correspondent aux segments humains conservés au cours de l’évolution (HSA1,12,4) identifiés par coloriage chromosomique réciproque homme/chien. La carte RH est symbolisée par un trait vertical à la droite duquel la position de chaque marqueur est reportée. La longueur des traits correspondant à un pourcentage (en haut) représente le support statistique du positionnement des marqueurs. Les chiffres entre 2 traits indiquent les distances entre 2 marqueurs en unités (voir la correspondance entre U et kilobases dans l’encadré en bas à gauche). Les chiffres entre crochets indiquent les positions des marqueurs et à droite est figuré le nom du marqueur. Les boîtes colorées situées à droite des marqueurs illustrent les régions du génome humain correspondant au chromosome canin, identifiées par la carte RH. À l’intérieur des rectangles sont indiquées les positions des gènes orthologues humains. Les chiffres entre crochets indiquent leur position en mégabase, chez l’homme [37, 38].
