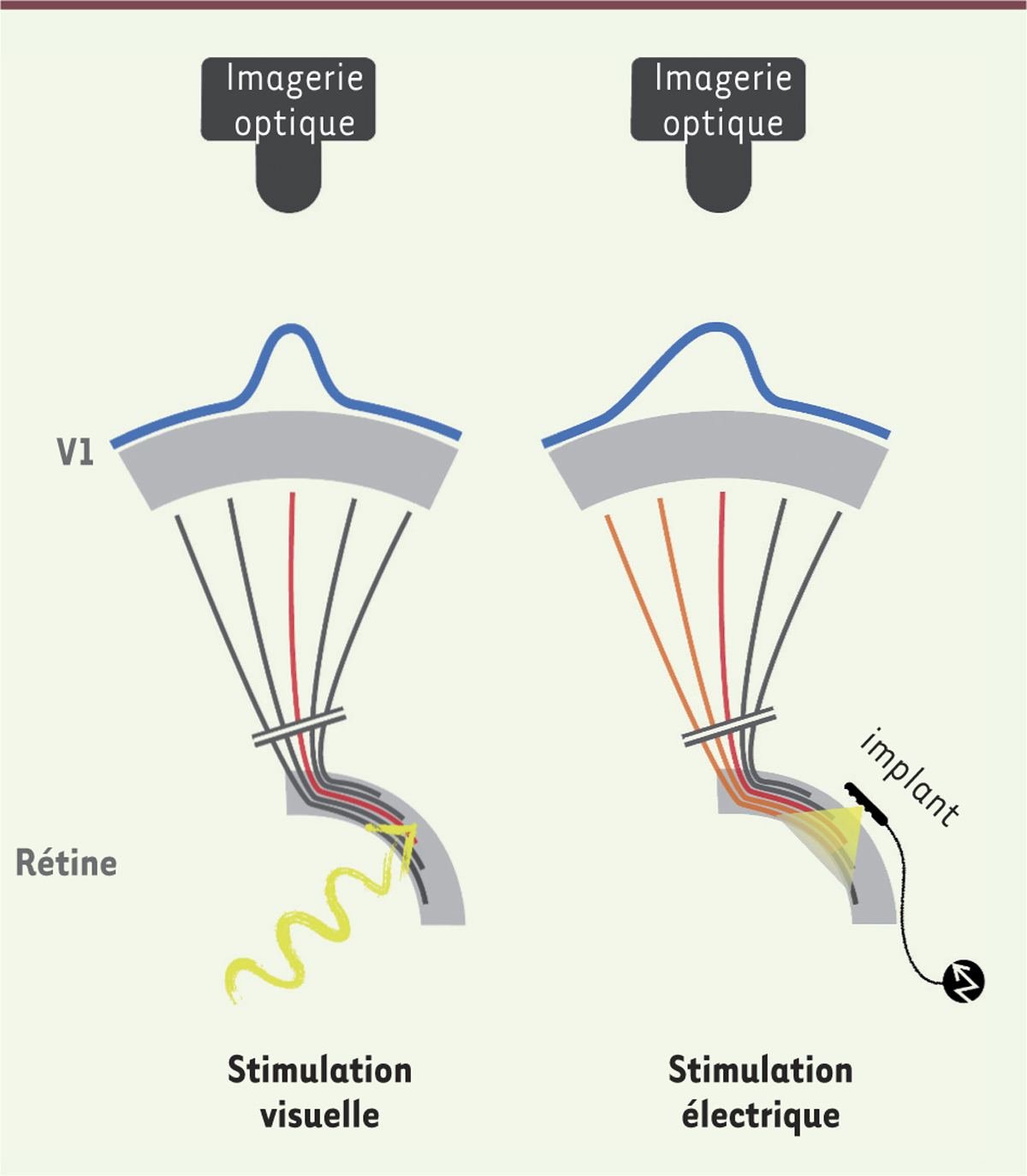

Représentation schématique du dispositif expérimental. La caméra d’imagerie optique permet de mesurer l’activation dans le cortex visuel primaire (V1) suite à une stimulation visuelle (à gauche) et une stimulation prothétique sous-rétinienne (à droite). Les axones des cellules ganglionnaires quittent la rétine et vont se projeter sur V1 (traits noirs : voies non activées, en rouge : activation directe, en orange : activation des fibres « en passant » dans le cas d’une stimulation prothétique). Les courbes bleues au niveau de V1 schématisent le profil spatial attendu de l’activation corticale (symétrique pour la stimulation visuelle et asymétrique pour la stimulation électrique si les axones « en passant » sont activés).
