Figure 2.

Télécharger l'image originale

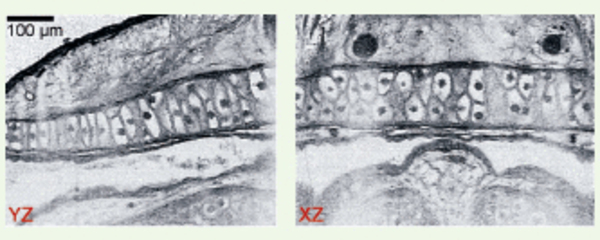

Images tomographiques axiales réalisées dans la tête du têtard de grenouille africaine Xenopus Laevis (in vitro). L’axe Z est l’axe optique de l’objectif de microscope. Les images sont prises sous forme de piles de coupes « en face » dites XY. A partir de ces piles, nous reconstituons des coupes, ici dans les plans YZ et YZ à l’aide du programme Image J mis dans le domaine publique par le NIH. La résolution isotrope de 1 micromètre de l’OCT plein champ permet la visualisation de structures subcellulaires. Différents stades de la mitose peuvent être observés. Des tissus fortement contrastés apparaissent tels que l’épiderme, les nerfs olfactifs et les mélanocytes.
