Figure 2.

Télécharger l'image originale

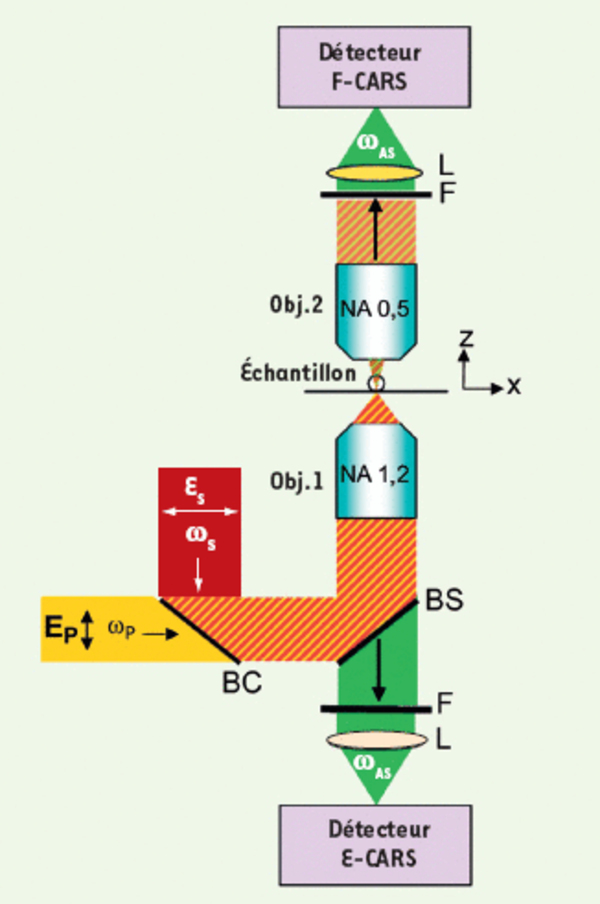

Microscope CARS. Deux faisceaux laser de pulsations ωP (pompe-orange) et ωS (Stokes-rouge) sont combinés et focalisés par un objectif de microscope de forte ouverture numérique (NA 1,2) pour assurer le processus de mélange d’onde CARS. Le signal CARS généré à ωAS est détecté vers l’avant (F-CARS) à l’aide d’un deuxième objectif (NA 0,5) et vers l’arrière (E-CARS) par l’objectif de focalisation. Les états de polarisation des faisceaux pompe et Stokes sont indiqués par les flèches sous les champs électriques ES et EP. Obj : objectif ; BS : lame séparatrice ; BC : lame 50/50 ; F : filtre ; NA : ouverture numérique ; L : lentille.
