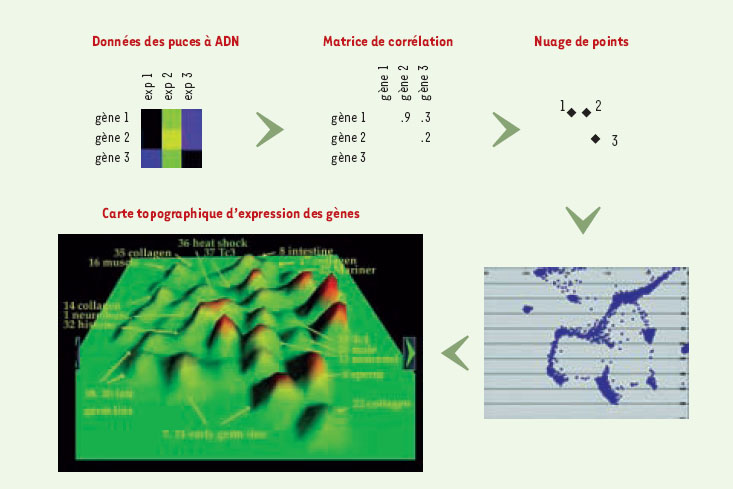

Construction d’une carte topographique d’expression de gènes. Dans la matrice d’expression, le jaune représente l’augmentation relative de l’expression d’un gène et le bleu une diminution. Trois gènes et trois expériences sont données en exemple. Les données d’expression sont utilisées pour calculer un indice de corrélation entre chaque paire de gène. Les gènes avec le plus fort taux de corrélation sont ensuite utilisés pour construire un nuage de points en 2D. Ce graphe est alors converti en une carte topographique d’expression de gènes représentant les corrélations en 3D, où l’altitude correspond à la densité des gènes.
