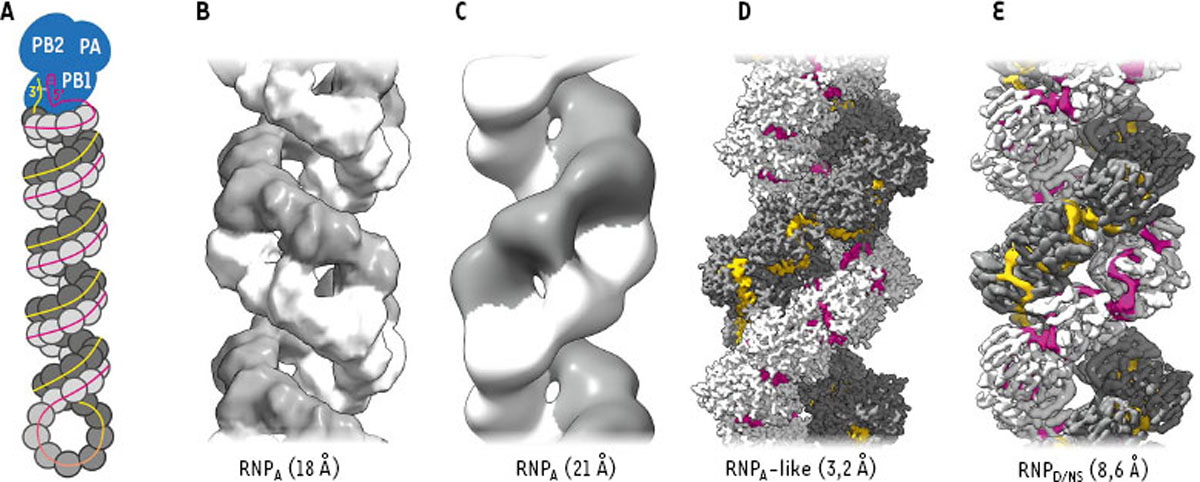

Comparaison des structures connues de la ribonucléoprotéine des virus influenza. A. Représentation schématique de la ribonucléoprotéine (RNP) assemblée en double hélice antiparallèle. L’ARN polymérase virale (FluPol) est représentée par les trois sphères en bleu foncé, notées PA, PB1 et PB2, correspondant aux sous unités de l’hétérotrimère. L’ARN génomique viral est symbolisé par un trait coloré en rose (vers le côté 5’) et en jaune (vers le côté 3’), et les nucléoprotéines (NP) virales sont schématisées par les sphères en gris foncé et en gris clair pour visualiser l’antiparallélisme de l’assemblage hélicoïdal de la RNP. B. Carte de densité de la RNP_A, de polarité gauche, avec une résolution de 18 Å, obtenue par cryo-microscopie électronique (cryoME), par Arranz et al. (EMD-2205) [5]. Les deux brins du filament hélicoïdal sont colorés en gris clair et en gris foncé. C. Carte de densité de la RNP_A, de polarité droite, avec une résolution de 21 Å, obtenue par cryoME, par Moeller et al. (EMD-2209) [6]. Même code de couleurs qu’en B. D. Carte de densité de la « RNPA-like », de polarité droite, avec une résolution de 3,2 Å, obtenue par cryoME, par Chenavier et al. (EMD-51188 symétrisée pour faire 1,5 tour d’hélice) [9]. Les NP et l’ARN situés sur un même brin de l’assemblage hélicoïdal sont colorés en gris clair et en rose ou en gris foncé et en jaune, respectivement. E. Carte de densité de la RNP_D/NS de polarité droite, avec une résolution de 8,6 Å, obtenue par cryoEM, par Peng et al. (EMD-44980) [1]. Même code de couleurs qu’en D.
