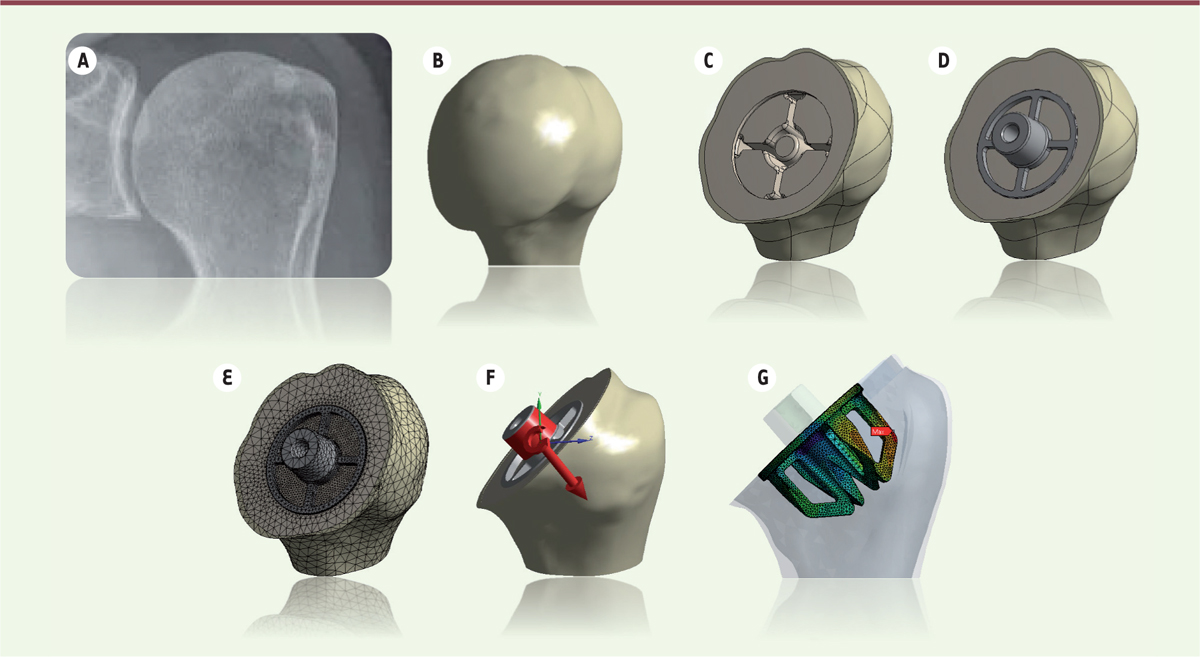

Étapes de la création d’un modèle par éléments finis fondé sur une image médicale (d’après [18]). Une séquence d’images de tomographie par ordinateur avec rayons X (CT) (A) est utilisée pour générer un modèle numérique de l’os en trois dimensions (B). En plus de la géométrie, la qualité osseuse peut être également extraite de l’image médicale par la conversion des niveaux de gris de chaque pixel (mapping). L’os est coupé (C) et la prothèse est placée lors de la chirurgie virtuelle (D). Le modèle est ensuite discrétisé en éléments finis permettant de simuler l’inhomogénéité des propriétés mécaniques de l’os et de discrétiser les géométries complexes (E), puis des forces sont appliquées sur l’implant pour simuler une activité physique (F). Une telle simulation permet, par exemple, d’évaluer les mouvements de l’implant par rapport à l’os sur toute la surface de contact pour l’activité choisie, ce qui est techniquement impossible avec des tests physiques (G).
