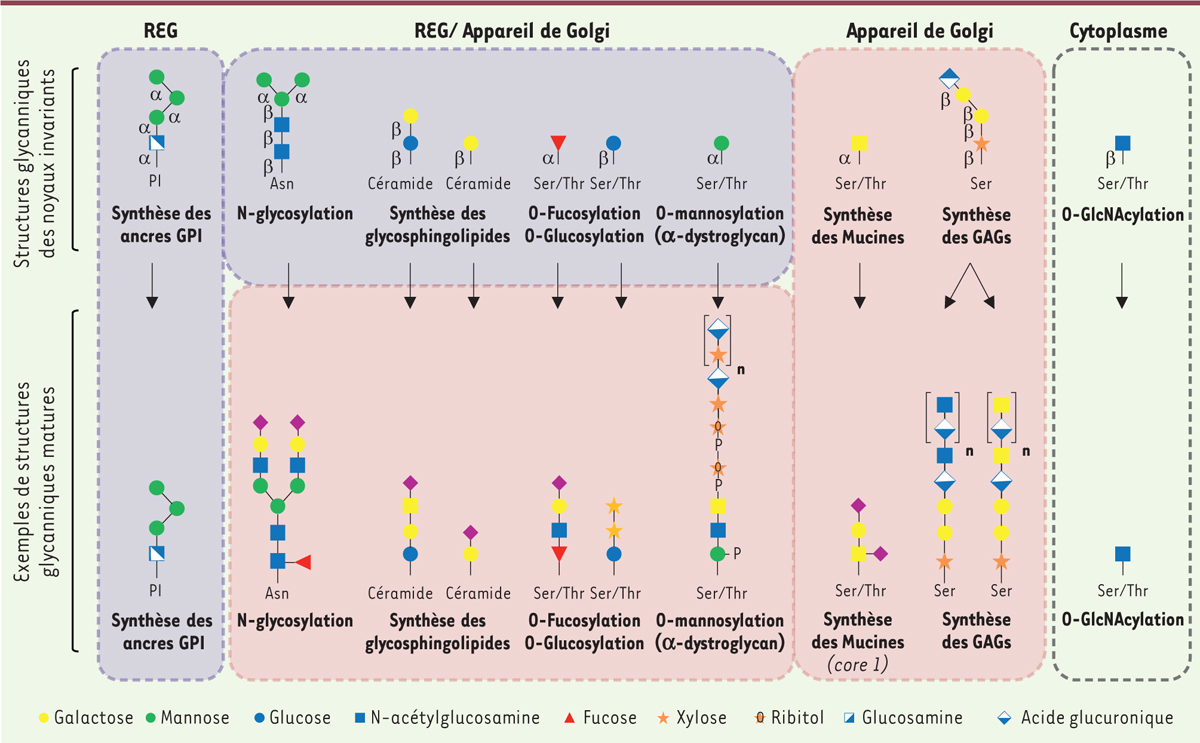

Représentation schématique du lieu d’initiation (noyaux invariants) et de maturation des structures glycanniques associées aux différentes voies de glycosylation. Le réticulum endoplasmique granuleux (REG) et l’appareil de Golgi sont schématiquement représentés par les encadrés en pointillé violet et rose, respectivement. À droite dans le cadre en pointillé gris, la voie de glycosylation cytoplasmique est également illustrée. La nature des différentes liaisons a été omise dans la schématisation des structures glycanniques matures par souci de lisibilité. α et β représentent l’anomérie de la liaison, Asn : asparagine, GAGs: glycosaminoglycannes, GPI : glycosylphosphatidyl inositol, n : nombre de répétitions du motif, P: phosphate, PI : phosphate inositol, Ser : sérine, Thr : thréonine.
