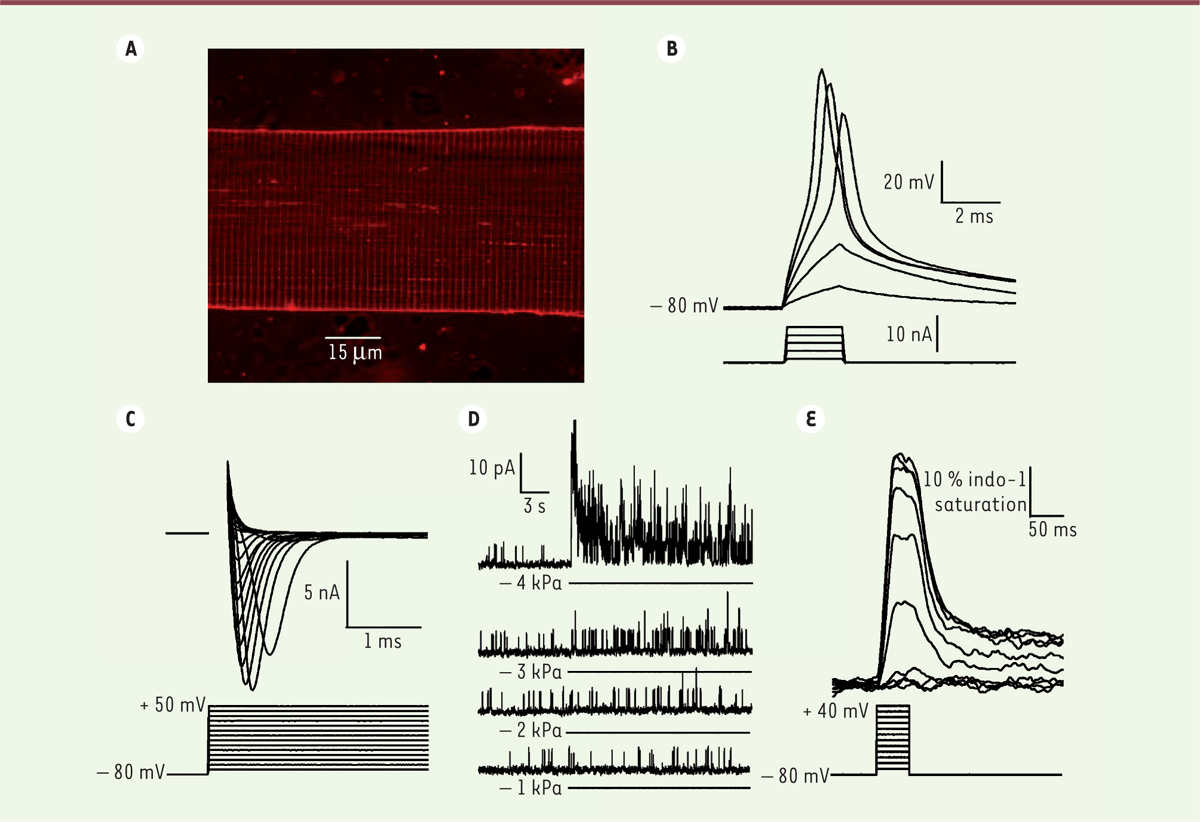

Illustration des différents signaux électrophysiologiques et de mesure de Ca²⁺ enregistrés sur la fibre musculaire isolée de poisson zèbre sauvage. A. Image confocale en fluorescence d’une section de fibre musculaire de poisson âgé d’un an dont les membranes plasmiques de surface et tubulaire ont été marquées au di-8-ANEPPS. B. Potentiels d’action enregistrés en réponse à l’application de courants dépolarisants d’amplitudes croissantes sur une fibre de poisson de 2 mois en condition de courant imposé. C. Courants sodiques voltage-dépendants enregistrés en réponse à l’application de dépolarisations d’amplitudes croissantes sur une fibre de larve âgée de 7 jours en condition de potentiel imposé. D. Enregistrements de courants potassiques unitaires activés par des étirements membranaires induits par l’application de dépressions d’intensités croissantes dans la pipette de patch sur une cellule de poisson âgé d’un an en configuration cellule-attachée à un potentiel de maintien de 0 mV. E. Enregistrements de signaux calciques induits par des dépolarisations d’amplitudes croissantes sur une fibre de poisson âgé d’un an chargée avec l’indicateur calcique indo-1.
