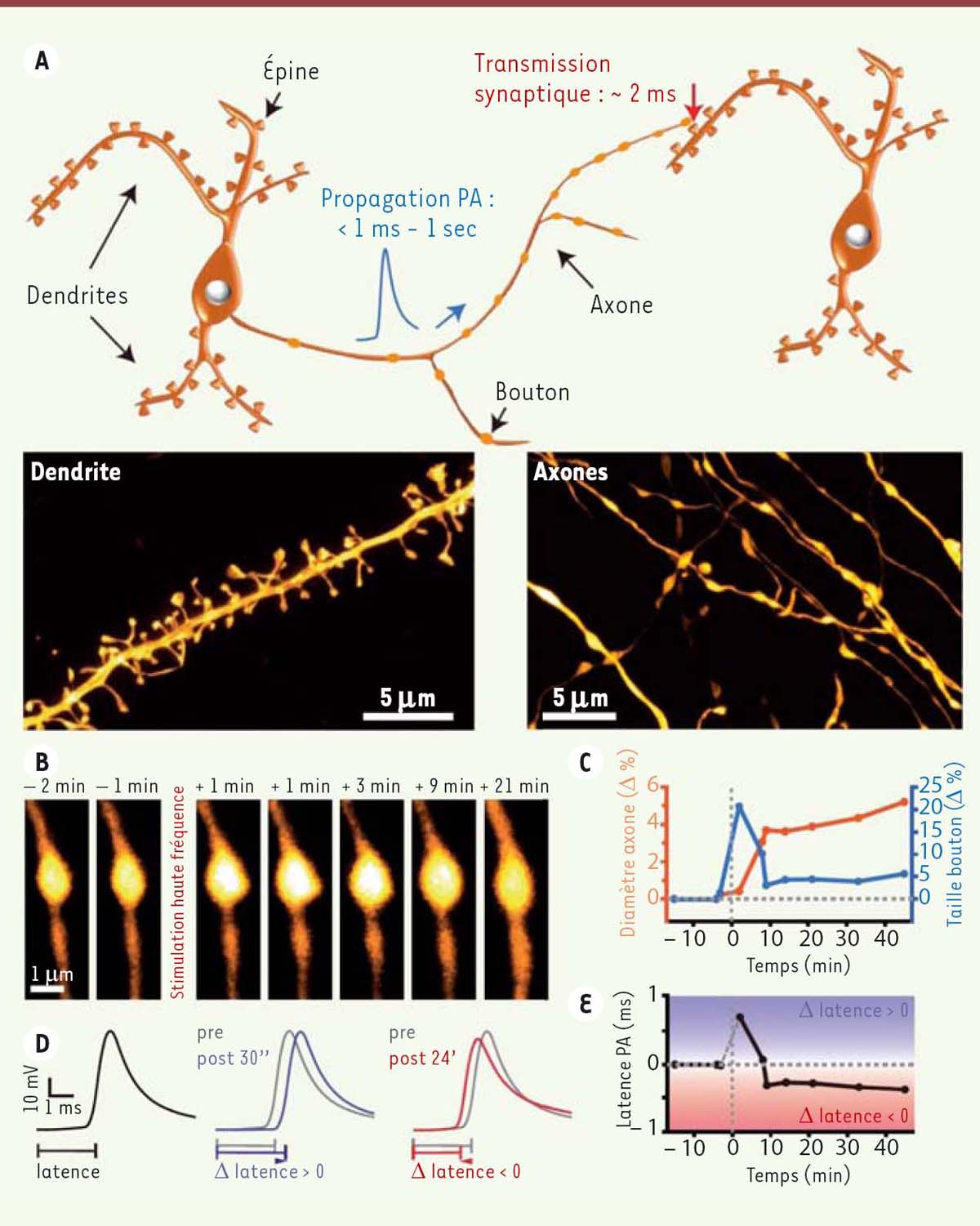

Figure 2. Changements morphologiques de l’axone et impact sur la transmission nerveuse. A. Représentation schématique d’une connexion entre neurones montrant la transmission neuronale, et exemples d’images de dendrites et d’axones réalisées en microscopie STED. B. Images STED d’un bouton présynaptique et son axone, avant et après une stimulation électrique à haute fréquence. C. Évolution au cours du temps des changements morphologiques des boutons synaptiques (en bleu) et de l’axone (en orange), avant et après une stimulation à haute fréquence. D. Changements de la latence (Δ de latence) des potentiels d’action (PA) induits par une stimulation à haute fréquence. E. Changements temporels de la latence des PA obtenus par simulation informatique en se fondant sur les résultats morphologiques décrits en STED.
