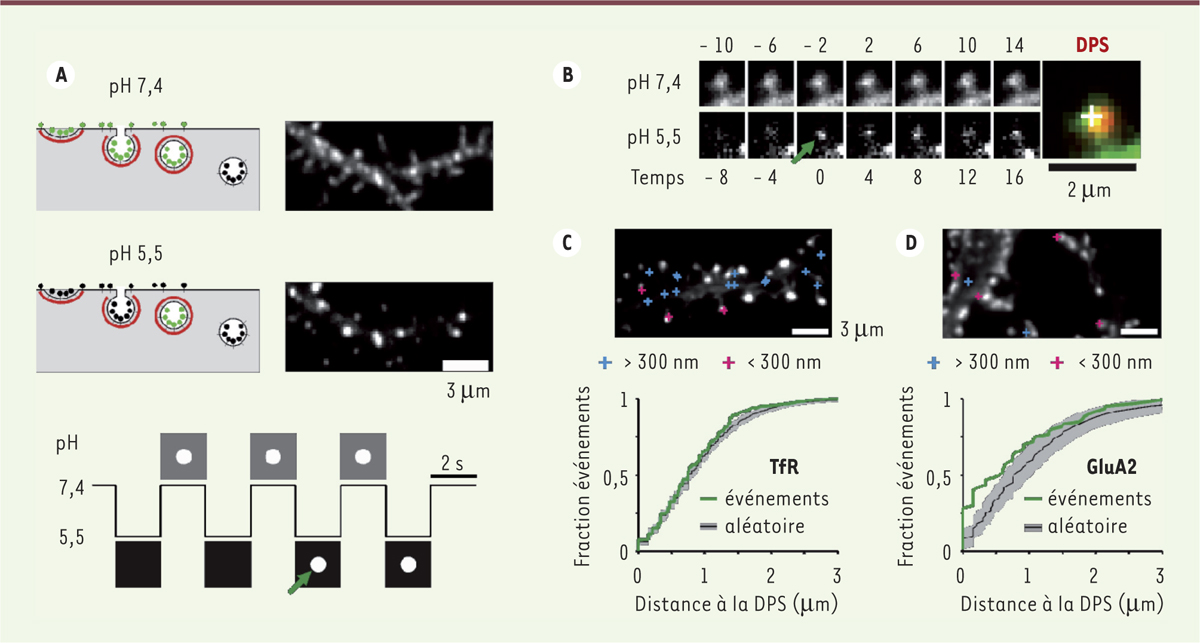

Visualisation de l’endocytose des récepteurs marqués par la pHluorine. A. illustration du protocole. Les neurones expriment des récepteurs marqués grâce à la pHluorine. À un pH extracellulaire de 7,4, les récepteurs présents sur la membrane plasmique et dans des vésicules non acides sont fluorescents. À un pH extracellulaire de 5,5, uniquement les récepteurs dans les vésicules non acides sont visibles. En changeant le pH toutes les deux secondes on peut détecter la formation de nouvelles vésicules d’endocytose (flèche verte). B.  images successives d’une épine dendritique à pH 7,4 (images du haut) et 5,5 (images du bas). Au temps 0, une vésicule apparaît, signe d’une endocytose. (flèche verte). À droite, superposition de l’image au temps 0 (vert) et de l’image d’un marqueur des DPS, Homer (rouge). C.  carte des événements d’endocytose détectés comme en B pour le récepteur de la transferrine (TfR), non synaptique. En bas, la distribution des distances entre les densités postsynaptiques (DPS) et les événements d’endocytose (courbe verte) montre que ces derniers ne se concentrent pas vers les DPS, car cette distribution est superposée à une distribution d’événements répartis aléatoirement sur la surface dendritique (la courbe noire et les zones grisées représentent la médiane et les intervalles 5 %-95 % de 200 répartitions aléatoires). D.  carte des événements d’endocytose pour le récepteur synaptique au glutamate GluA2. L’analyse des distances effectuée comme pour C montre que les événements d’endocytose sont enrichis vers les DPS (d’après [9]).
