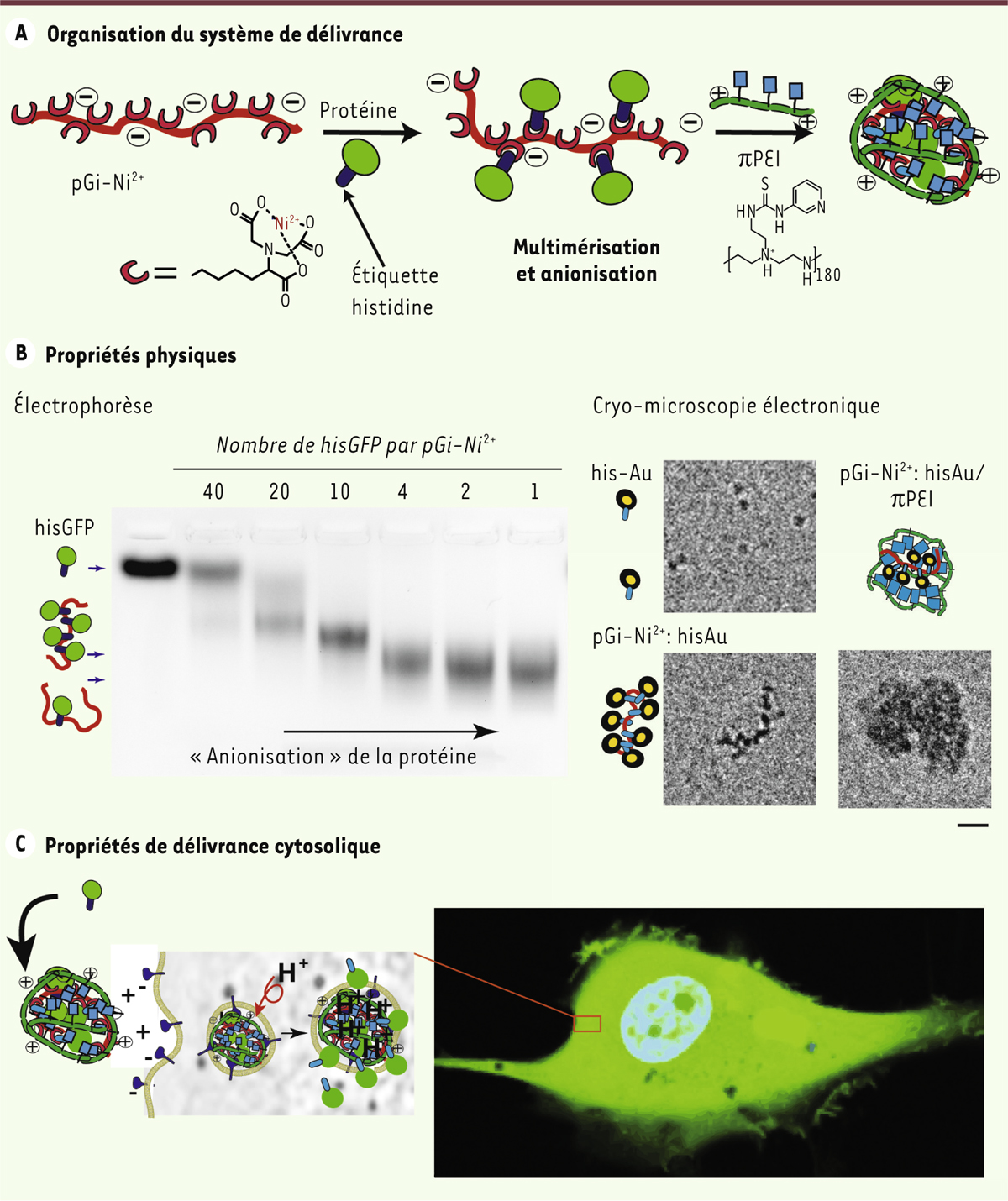

Représentation schématique du système de délivrance et présentation de ses propriétés. A. Plusieurs protéines recombinantes avec étiquette polyhistidine (ici la protéine fluorescente verte « hisGFP ») sont concentrées sur un polymère anionique pGi-Ni²⁺ grâce à l’affinité de l’histidine pour le Ni²⁺ immobilisé. Ceci favorise l’association électrostatique avec le pPEI, un vecteur cationique. B.  Une électrophorèse sur gel d’agarose montre que la mobilité de hisGFP augmente en présence du polymère pGi-Ni²⁺, indiquant une fixation et un apport de charge négative autour de la protéine. La microscopie électronique de solutions gelées dans de la glace vitreuse montre que le polymère rassemble et aligne des billes d’or de 2 nm avec étiquette polyhistidine. L’emballement avec du pPEI conduit à la formation de particules sphériques de 30-40 nm de diamètre. Échelle : 10 nm. C. Un système de délivrance, formé à partir de hisGFPs pré-organisées et de pPEI, est ajouté sur des cellules gliales tumorales vivantes. Après 24 h d’incubation, la microscopie à fluorescence montre une libération de hisGFP dans toute la cellule, noyau et cytosol inclus. hisGFP : histidine-green fluorescent protein ; pGi-Ni²⁺ : polymère de fixation de protéines avec immobilisation d’ions nickel ; pPEI : polyéthylènimine modifiée avec un groupement pyridylthiourée ; Au : or.
