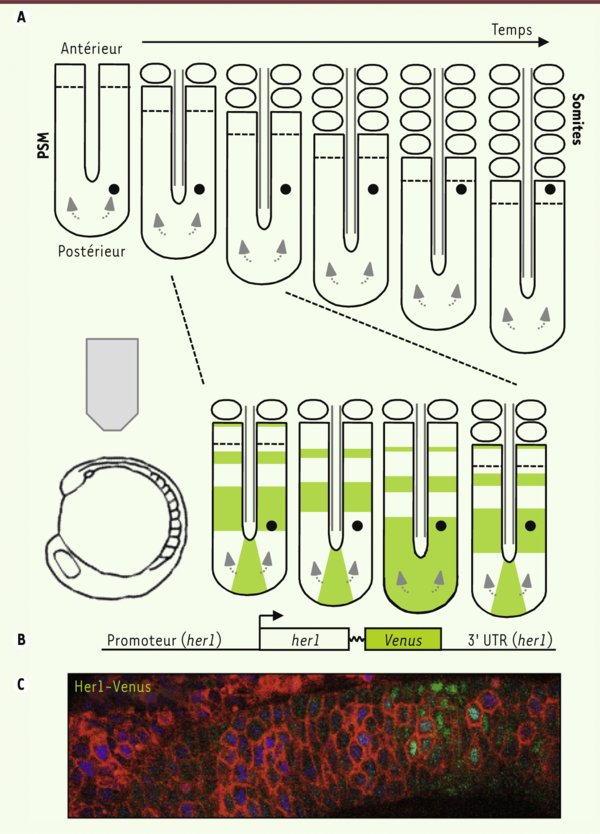

Stratégie de visualisation en temps réel de l’activité de l’horloge de segmentation. A. Modèle de somitogenèse. Le mésoderme présomitique (PSM) et les somites sont schématisés en vue dorsale. Les flèches grises représentent l’arrivée continuelle de nouvelles cellules dans le mésoderme présomitique postérieur, et le point noir, une de ces cellules. Au fur et à mesure de la segmentation, cette cellule devient de plus en plus antérieure au sein du mésoderme présomitique, alors que sa position absolue par rapport à l’axe antéropostérieur de l’embryon varie peu. La transcription d’un gène cyclique typique au cours d’un cycle de segmentation est figurée en vert. B.  Rapporteur de l’horloge, basé sur les séquences codante et régulatrices du gène cyclique her1. C. Image en microscopie confocale du mésoderme présomitique (vue latérale) dans un embryon exprimant le rapporteur de l’horloge Her1-Venus (vert), ainsi que des marqueurs membranaire (rouge) et nucléaire (bleu). Le signal nucléaire Her1-Venus est détecté avec un niveau de résolution cellulaire.
