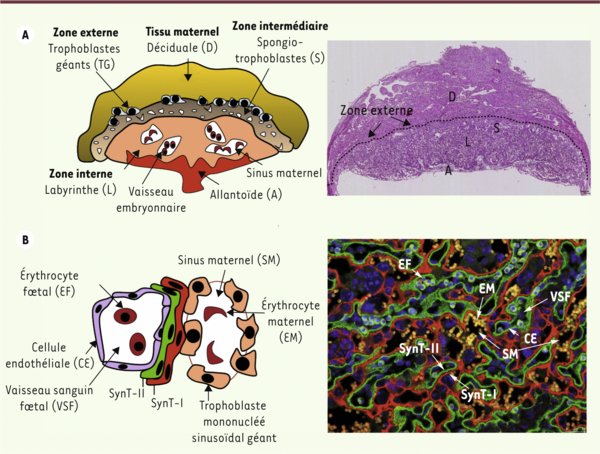

Structure du placenta de la souris : organisation des différentes couches cellulaires de la région du labyrinthe de souris. A. Représentation schématique du placenta de souris (panneau de gauche) et coupe histologique d’un placenta d’un embryon au 12,5^e jour de gestation (panneau de droite). La ligne pointillée sépare les parties maternelle et embryonnaire. B. Schéma de l’organisation de la triple couche de trophoblastes et de l’endothélium fœtal dans la région du labyrinthe permettant la formation de la barrière hématoplacentaire (panneau de gauche). Visualisation de la double couche de syncytiotrophoblastes par immunofluorescence avec des anticorps contre les transporteurs de monocarboxylate MCT1 (en rouge) et MCT4 (en vert) (panneau de droite) [24]. MCT1 et MCT4 sont utilisés comme marqueurs spécifiques de la membrane apicale des SynT-I et de la membrane basale des SynT-II, respectivement. Dans cette expérience, les noyaux sont marqués en bleu par une coloration au DAPI. Les érythrocytes maternels sont détectés en orange (du fait de l’autofluorescence), alors que les érythrocytes fœtaux ont un noyau bleu et un cytoplasme verdâtre. Les érythrocytes et les sinus maternels sont délimités par la couche de SynT-I (en rouge), alors que les érythrocytes et les cellules endothéliales des vaisseaux sanguins fœtaux sont inclus à l’intérieur d’une couche de SynT-II (en vert). Dans le vaisseau sanguin fœtal indiqué (VSF), une cellule endothéliale (CE) accolée sur la partie interne de la couche de SynT-II définie par le marquage MCT4 est visible. Les circulations sanguines fœtale et maternelle sont séparées par trois couches étanches constituées des cellules endothéliales vasculaires fœtales, des SynT-I et des SynT-II. CE, cellule endothéliale ; EF, érythrocyte fœtal ; EM, érythrocyte maternel ; SM, sinus maternel ; SynT-I, syncytiotrophoblaste de type I ; SynT-II, syncytiotrophoblaste de type II ; VSF, vaisseau sanguin fœtal.
