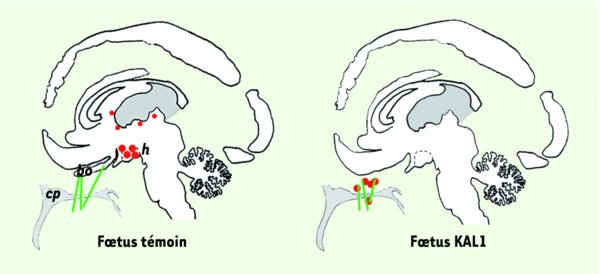

Distribution des cellules synthétisant la GnRH. Représentation schématique de la distribution des cellules synthétisant la GnRH chez un fœtus témoin de 24 semaines et chez un fœtus arhinencéphale KAL1 du même âge, porteur d’une mutation dans le gène responsable de la forme liée au chromosome X du syndrome de Kallmann. Les traits verts indiquent le trajet des fibres des nerfs olfactif et terminalis. Les points rouges représentent l’emplacement des cellules synthétisant la GnRH. Chez le fœtus témoin, la plupart de ces cellules sont localisées dans l’aire préoptique et la région hypothalamique (h). Quelques cellules éparses, vraisemblablement égarées au cours de leur migration, sont détectées à proximité du ventricule latéral (coloré en gris). Chez le fœtus KAL1, la migration des cellules synthétisant la GnRH s’est arrêtée avant leur pénétration dans le télencéphale. Elles se sont accumulées dans la région naso-frontale, avec les fibres interrompues des nerfs olfactif et terminalis qui n’ont pas non plus établi de contact avec le cerveau. Noter l’absence des bulbes olfactifs (bo) chez ce fœtus. Cp : lame criblée de l’ethmoïde (cribriform plate).
