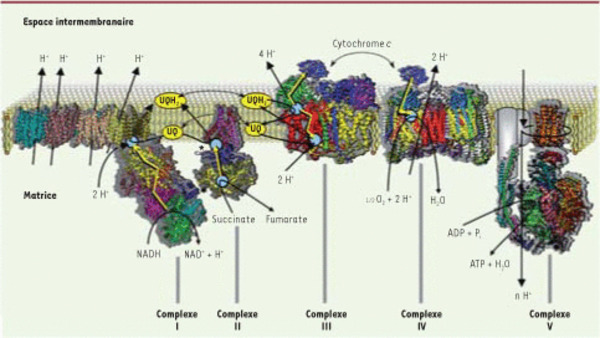

Les oxydations phosphorylantes mitochondriales. Les transferts d’électrons au sein des complexes sont représentés par des flèches jaunes. Les sites de couplage explicite entre transfert d’électrons et de protons sont indiqués par des cercles bleus clairs. Les sites de couplage au niveau du complexe II sont signalés par des astérisques; le transfert de protons n’a pas été indiqué ici car les deux réactions se neutralisent (l’oxydation du succinate libère deux protons et la réduction de l’ubiquinone [UQ] les reprend). Les protons transportés par un mécanisme de pompe (complexes I et IV) sont indiqués par des flèches noires traversant les complexes. Les stœchiométries indiquées sont pour deux électrons (donc une molécule de NADH ou une demi-molécule d’oxygène) (© figure et légende réalisées par Francis Haraux).
