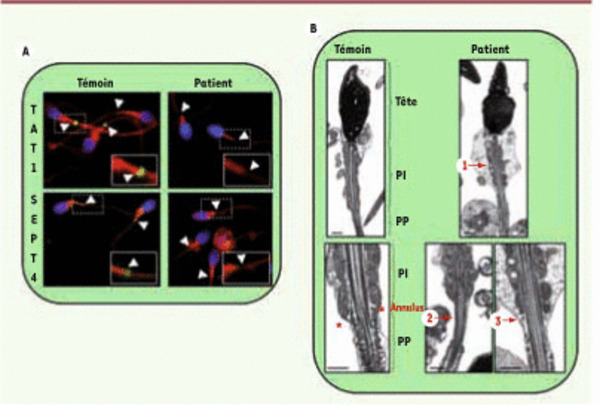

Analyse des spermatozoïdes du patient. A. Les protéines TAT 1 (haut) et SEPT 4 (bas) sont détectées par immunofluorescence sur frottis de sperme brut provenant d’un sujet témoin sans asthénozoospermie (gauche) ou du patient (droite). Les protéines d’intérêt sont marquées en vert, les mitochondries de la PI en rouge et l’ADN de la tête des spermatozoïdes en bleu. Dans chaque cas, la région de l’annulus d’un spermatozoïde est agrandie. Aucune des protéines étudiées n’est détectée à l’annulus dans 97 % des spermatozoïdes du patient. B. L’ultrastruture est analysée par observation en microscopie électronique d’un culot de spermatozoïdes provenant d’un sujet témoin sans asthénozoospermie (gauche) ou du patient (droite). Les différentes parties du spermatozoïde sont indiquées pour le témoin : tête ; pièce intermédiaire (PI) ; pièce princi pale (PP) ; annulus (structure dense aux électrons, triangulaire, accolée à la membrane et signalée par un astérisque). Les anomalies des spermatozoïdes du patient sont signalées par des flèches : défaut de la gaine de mitochondries (1), disjonction PI/PP (2), absence d’annulus (3). Chaque barre d’échelle représente 0,5 μm.
