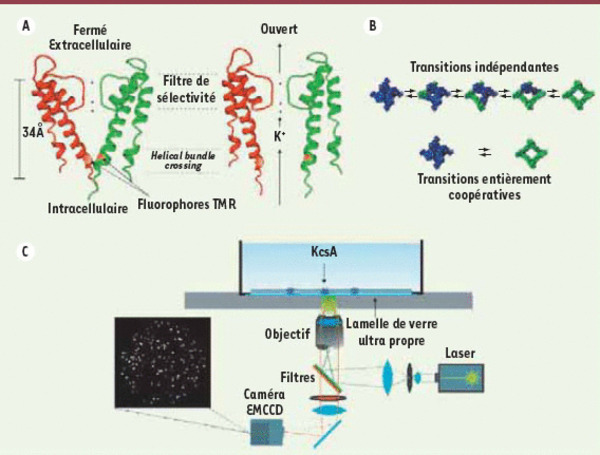

Détection de l’ouverture/fermeture du canal potassique bactérien. A. À gauche : représentation du canal potassique bactérien de Streptomyces lividans : KcsA (construit à partir de la structure cristalline de la protein data bank [pdb] ; code 1bl8). Le canal est dans l’état fermé et seulement deux des quatre sous-unités sont visibles (pour une image plus claire) selon une coupe transversale de la membrane cellulaire. Le canal est marqué sur chacune des quatre sous-unités dans la région du helical bundle crossing. Les autres sous-unités non visibles sont placées de manière symétrique (B). À droite : représentation de l’état ouvert (le canal n’a pas été cristallisé dans l’état ouvert, ce n’est donc qu’un modèle construit à partir de la représentation fermée). On peut y voir la conduction des ions K⁺ dans le pore. B. Illustrations de transitions d’ouverture et de fermeture du canal KcsA vu du dessus (on regarde au-dessus de la membrane cellulaire). Haut : transitions où les sous-unités sont indépendantes ; bas : transitions entièrement coopérative. C. Observation des canaux KcsA marqués au TMR dans une bicouche lipidique : un laser vert excite les fluorophores et un signal de fluorescence parvient à la caméra EMCCD, où plusieurs canaux unitaires sont reconnus individuellement.
