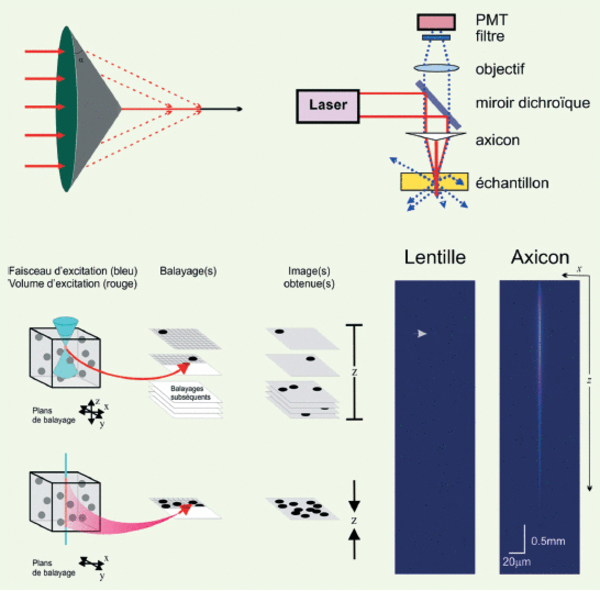

Un microscope à deux photons utilisant un axicon pour maximiser la profondeur de champ sans compromettre la résolution radiale. A. Schématisation d’un axicon d’angle α. La lumière est focalisée sur une ligne d’excitation qui traversera le plan xy du spécimen à imager.B. Schéma expérimental du montage de la M2P utilisant un axicon. Dans ce cas, c’est l’axicon qui est déplacé transversalement afin de balayer l’échantillon. Le même axicon est utilisé pour récolter la fluorescence émise et la rediriger vers le système de détection. C. Illustration du volume d’excitation et des images résultant du balayage d’un échantillon avec un objectif (haut) et avec un axicon (bas). D. Simulations montrant le profil d’intensité au carré pour une lentille (gauche) et un axicon (droite) (ouverture numérique = 0,16 et coefficient d’absorption = 8,5 cm^-1). Pour un axicon de 30°, la ligne focale obtenue est d’une longueur de l’ordre du mm tout en ayant une résolution axiale constante de l’ordre du micron.
