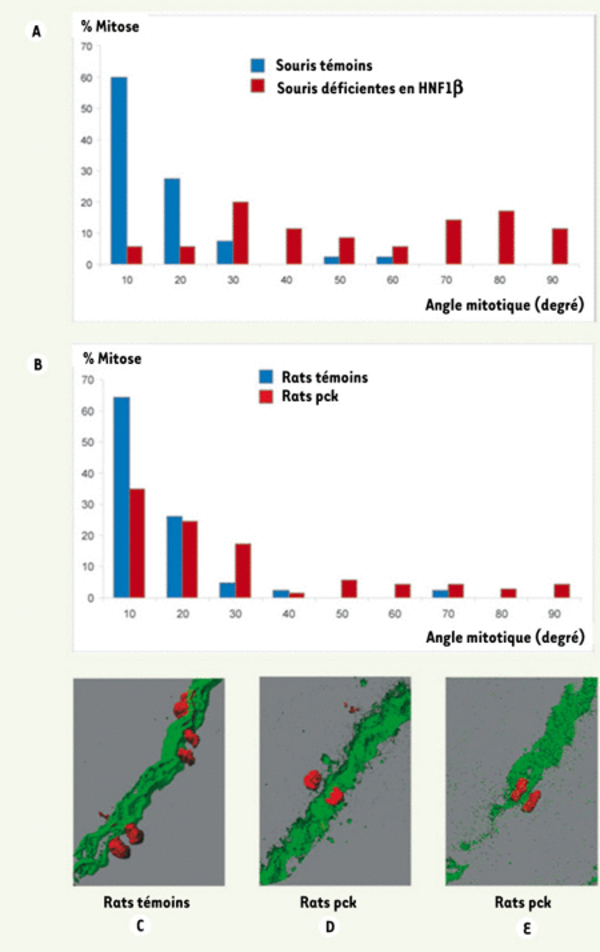

Orientation de la mitose dans les cellules tubulaires. A. Comparaison de la distribution de l’angle mitotique (angle entre l’axe du tube et l’axe du fuseau mitotique) entre souris sauvages et souris déficientes en HNF1β dans le rein. Chez ces souris polykystiques, l’angle mitotique est distribué de façon aléatoire, alors qu’il est orienté selon l’axe du tube chez les souris témoins. B. Comparaison de la distribution de l’angle mitotique chez des rats témoins et des rats pck. Ces mesures ont été effectuées avant l’apparition des kystes, dans des tubes dont le calibre est comparable à celui des rats témoins. Déjà, à ce stade, une proportion significative des mitoses n’est plus orientée selon l’axe du tube chez les rats pck. Un exemple de mitoses alignées longitudinalement chez le rat témoin est représenté en C. Des mitoses orientées de façon aberrante chez le rat pck sont montrées en D et en E (d’après [8]).
