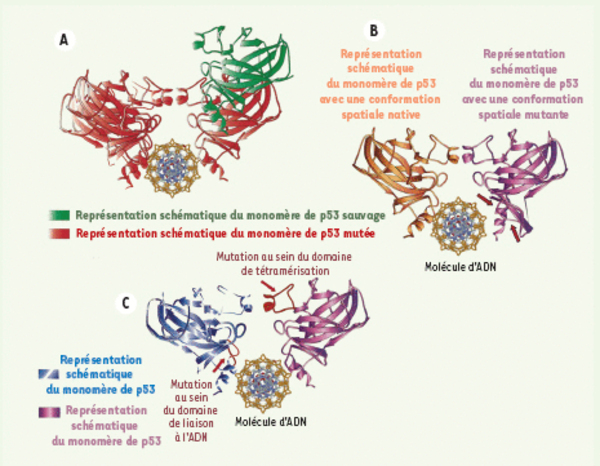

A. Rapport des sous-unités sauvages/mutées. Complexe tétramérique avec un ratio de trois monomères de la protéine p53 mutée (rouge) associés à un monomère sauvage (vert). Ce complexe tétramérique est assis sur son site spécifique de liaison à l’ADN. B. Conformations spatiales mutante et sauvage de la protéine p53. Illustration de deux monomères de la protéine p53 du complexe tétramérique p53 (les deux autres monomères ont été supprimés pour une meilleure compréhension). Le monomère p53 représenté en jaune adopte une conformation spatiale native. Le monomère p53 de couleur bleue présente une conformation spatiale mutante. Ces deux monomères sont assis sur leur site de liaison spécifique à l’ADN. Les flèches rouges indiquent le siège de la mutation, localisée au sein du domaine de liaison à l’ADN. C. Localisation des mutations sur les monomères de la protéine p53. Illustration de deux monomères du complexe tétramérique de p53 (les deux autres monomères ont été supprimés pour une meilleure compréhension). Sur le monomère p53 (bleu) est indiqué en rouge le siège de la mutation au sein du domaine de liaison à l’ADN. Sur le monomère p53 (violet) est indiquée en rouge la mutation au sein du domaine de tétramérisation. Ces deux monomères sont assis sur leur site de liaison spécifique à l’ADN.
