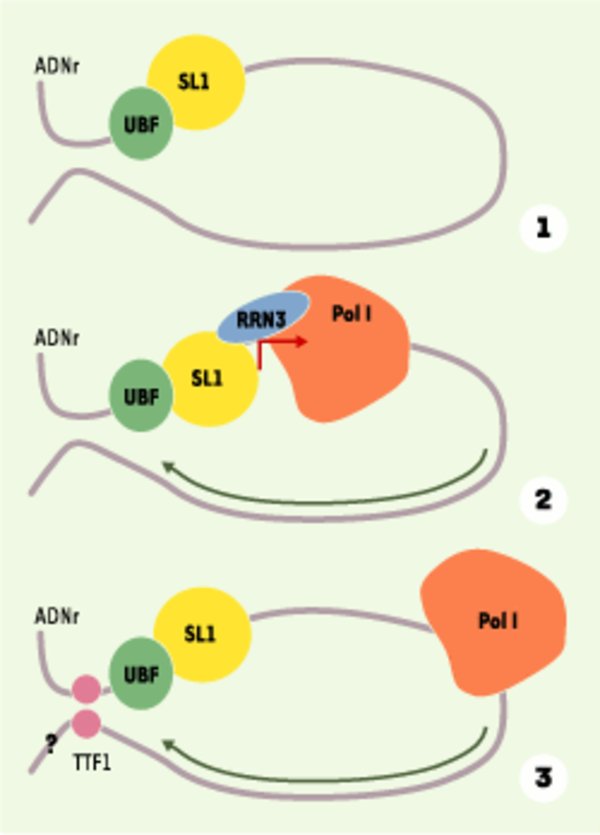

La transcription de l’ADN ribosomique. 1. L’ADN ribosomique (ADNr) est associé aux facteurs de transcription UBF (upstream binding factor) (vert) et SL1 (selectivity factor 1) (jaune) dans la région du promoteur. 2. L’ARN polymérase I (Pol I) est recrutée sur le site d’initiation de la transcription (flèche rouge) par l’intermédiaire du facteur RRN3 (bleu) [51]. 3. Au cours de l’élongation, Pol I se déplace (sens de la flèche verte) jusqu’au site de terminaison associé au facteur de terminaison TTF1 (transcription termination factor 1) (rose), qui interagit également avec le promoteur [52]. Le point d’interrogation indique que la question de la participation de la dimérisation de TTF1 à l’organisation en boucle des gènes ribosomiques reste à élucider.
