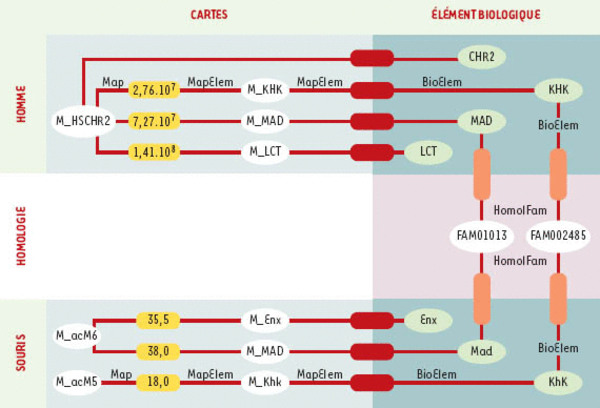

Modélisation des connaissances sur la cartographie comparée : diagramme d’instances Ce diagramme d’instance illustre l’organisation au sein du système GeM (genomic mapping) des informations relatives à la description de la carte comparée du chromosome 2 de l’homme (Figure 2, partie de droite). Les objets (instances de classes) sont représentés par leur nom et sous forme d’ovales. Les tuples (instances d’associations) sont représentés sous forme de rectangles à bords arrondis. Le même code couleur que celui de la Figure 3 permet d’identifier la nature des associations. M_HSCHR2 est la carte du chromosome 2 de l’homme, chromosome dont les aspects biologiques sont décrits dans l’objet CHR2. Sur cette carte, sont localisés les gènes KHK, MAD et LCT (M_KHK, M_MAD, M_LCT) qui sont décrits biologiquement dans KHK, MAD, LCT. Les gènes MAD et KHK de l’homme appartiennent respectivement aux familles d’homologie FAM001013 et FAM002485. Mad est l’homologue murin du gène MAD, il est localisé sur le chromosome 6 de la souris (M_acM6). Khk est homologue à KHK et est localisé sur le chromosome 5 de la souris (M_acM5).
