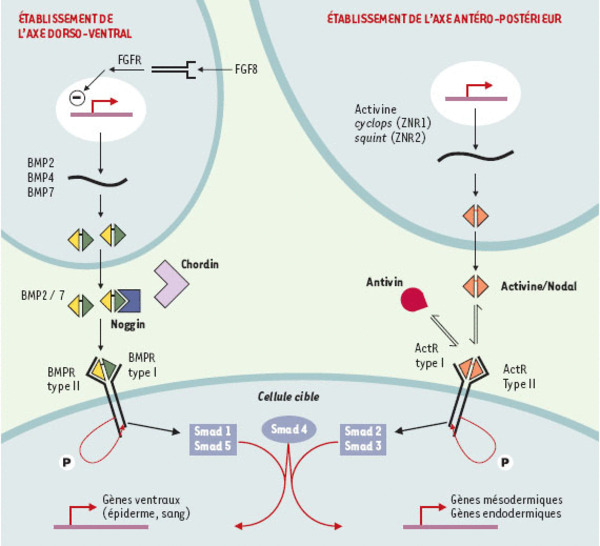

Modèle de régulation et d’interaction entre les voies de signalisation responsables de l’axogenèse D/V et de l’axogenèse A/P. L’établissement de l’axe D/V dépend de l’activité morphogénique des BMP dont l’activité est contrôlée au niveau de leur trancription par le FGF8 ains que pour leur liaison à leur récepteur par Chordin et Noggin. La fixation du ligand BMP sur son récepteur va stimuler la voie de signalisation aval via la phosphorylation des protéines Smad1 et Smad5. L’établissement de l’axe A/P dépend de l’activité morphogénique des facteurs Activine / Nodal, dont l’activité est modulée par un inhibiteur compétitif, Antivin, qui empêche l’activation de leur récepteur. Lorsque le complexe récepteur de type II / récepteur de type I est formé, ceci stimule la voie de signalisation aval via la phosphorylation des protéines Smad2 et Smad3. Il existe une interaction entre ces deux voies de signalisation par l’intermédiaire de Smad4 qui forme un complexe actif par hétérodimérisation avec les protéines Smad1 et Smad5 (qui sont les protéines smad activées par la voie des BMP) ou avec les protéines Smad2 et Smad3 (qui sont les protéines activées par la voie des Activine et Nodal).
