Figure 3


Télécharger l'image originale

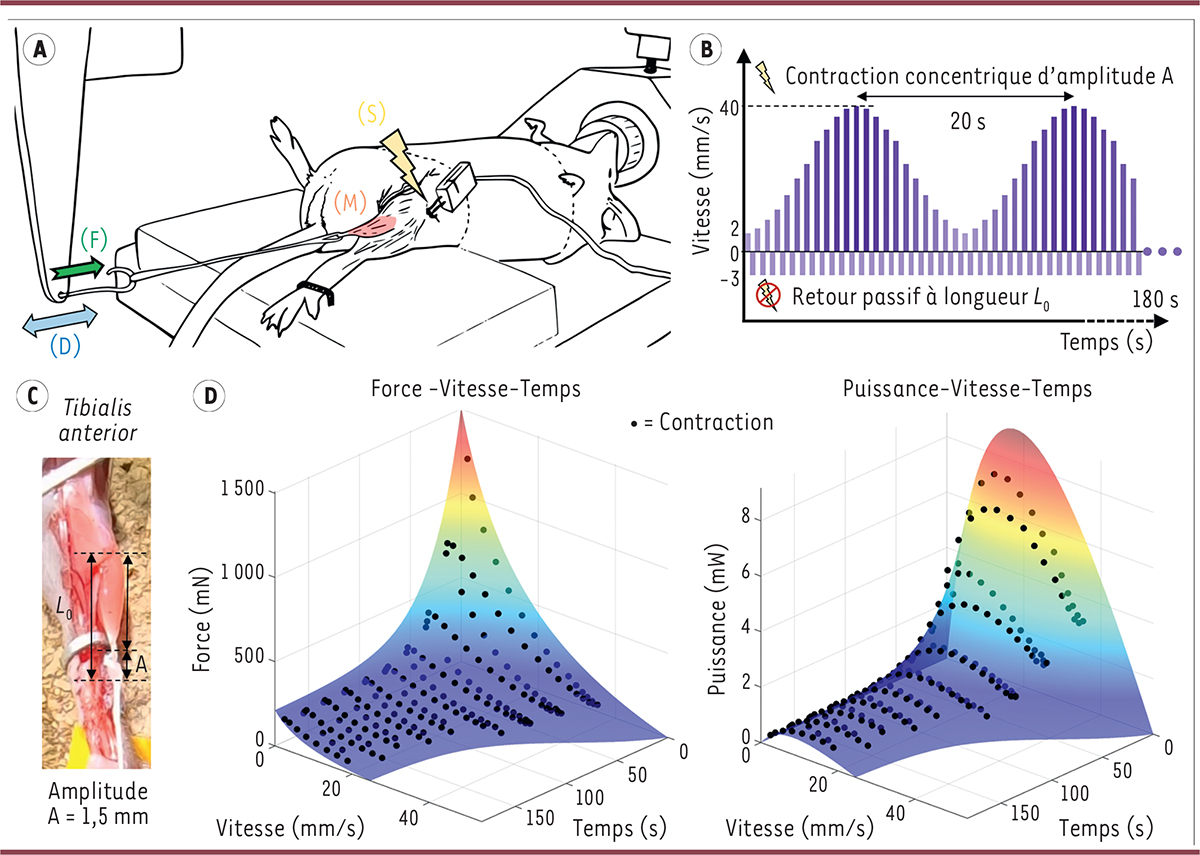

Protocole FoVE. A) Système Aurora Scientific 1305A avec module isocinétique : déplacement (D) isocinétique d’amplitude A=1,5mm et mesure de force (F) pendant la contraction concentrique induite par stimulation électrique (S) (tétanos 100Hz 2mA) du nerf sciatique innervant le muscle (M) tibialis anterior. B) Protocole « all-out sinus » de 180 s avec balayage continu en vitesse imposée (de 2 à 40mm/s, puis de 40 à 2mm/s toutes les 20s). Retour passif à la longueur initiale L0, sans stimulation électrique imposée, en 500ms, à vitesse isocinétique de - 3mm/s. C) Liaison du tibialis anterior par son tendon distal au bras de levier du système Aurora, par un fil rigide. Raccourcissement d’amplitude A du muscle lors de contraction concentrique imposée par stimulation électrique. D) Résultats types : modélisation du protocole FoVE à partir de chaque point noir représentant la force ou la puissance produite lors d’une contraction, en fonction de la vitesse de la contraction concentrique imposée et du temps du protocole.
