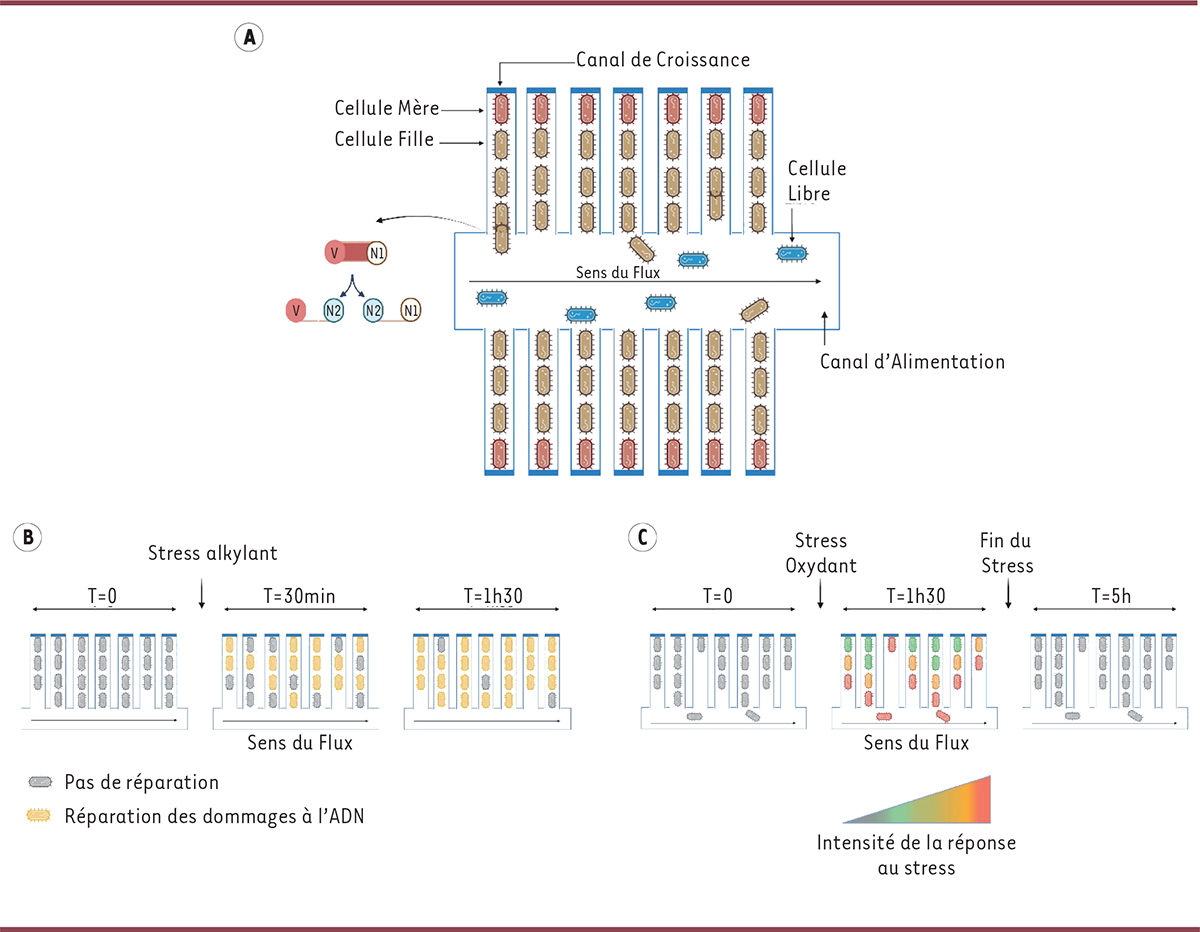

La « mother machine » et son usage expérimental. A. Représentation schématique de la mother machine et de la partition des vieux pôles de la cellule mère. Les cellules mères sont représentées en rouge au fond des canaux, les autres cellules représentent la descendance de la cellule mère. Du milieu frais circule dans toute la puce grâce au canal principal d’alimentation et repousse les cellules filles vers l’extérieur du canal. Une cellule mère possède deux pôles et, lors de sa division cellulaire, elle donnera deux cellules filles ayant chacune héritée d’un pôle de la cellule mère nommé « vieux pôle » (V) et d’un « nouveau pôle » (N1, N2, etc.). B. Observation du retard de réparation des dommages à l’ADN. Les bactéries sont soumises à un stress alkylant qui va endommager leur ADN. On observe à différents temps l’initiation de leurs réparations. En jaune, les bactéries sont en train de réparer leur ADN et en gris, elles n’ont pas encore initié la réparation. Trente minutes après stress, la plupart des bactéries ont commencé la réparation de leur ADN alors que certaines le feront au bout de trois heures ou plus. C. Intensité de la réponse au stress oxydant des cellules mères et filles. En l’absence de stress oxydant, les bactéries se divisent et ne déclenchent pas de mécanismes de défense (cellules grises). Lorsqu’elles sont soumises à un stress oxydant, elles vont activer une réponse plus ou moins forte à ce stress, dépendante du nombre de cellules voisines. Les premières cellules en contact vont avoir une réponse très forte (cellules rouges), tandis que celles qui seront en amont, derrière plusieurs cellules, vont activer une réponse plus faible (cellules vertes).
