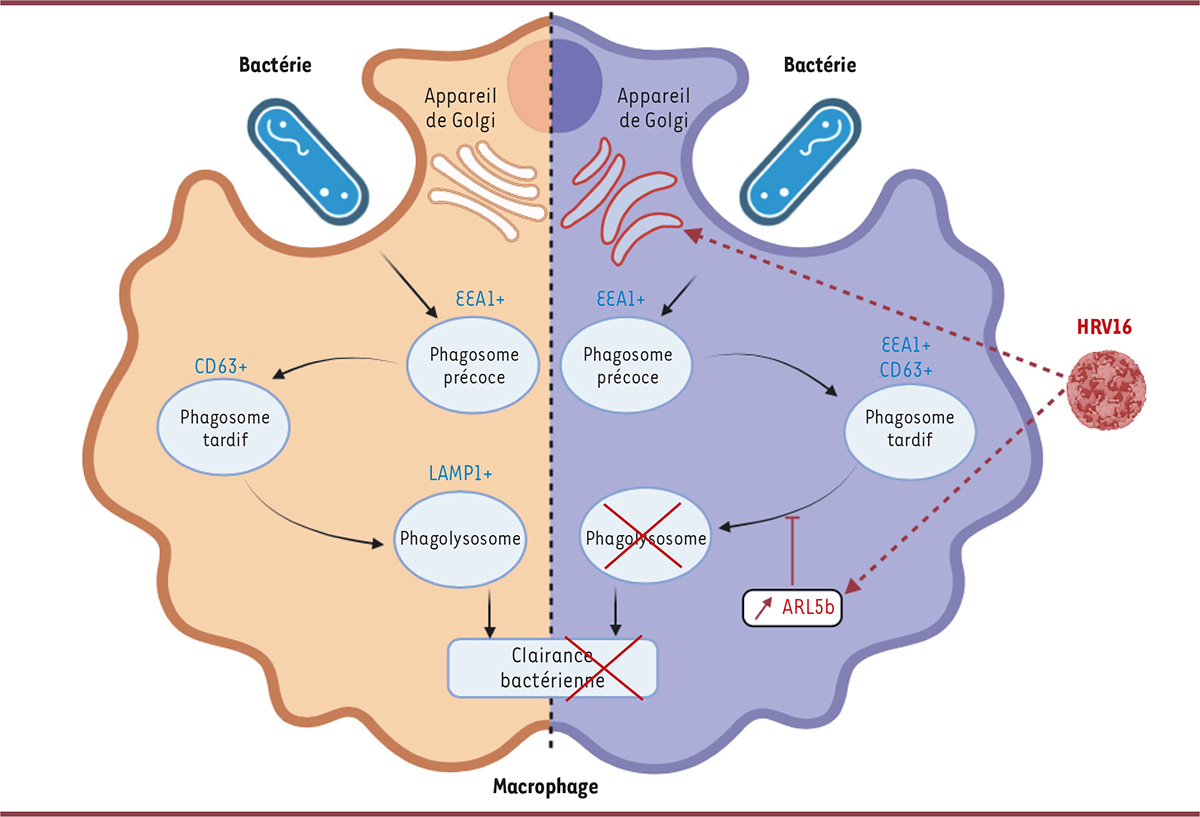

Schéma des effets de HRV16 sur la clairance bactérienne et la maturation des phagosomes des macrophages. Les effets du rhinovirus humain 16 (HRV16) sur le macrophage sont représentés dans la moitié droite de l’image (colorée en bleu). Les phagosomes expriment plus longtemps la protéine EEA1 (EEA1+), le marqueur des phagosomes précoces, car le virus empêche leur maturation en phagolysosomes. Par conséquent, la clairance bactérienne est inhibée. Ce phénotype est dû à l’augmentation de l’expression de la petite GTPase ARL5b par le virus. L’augmentation d’ARL5b perturbe également la structure de l’appareil de Golgi.
