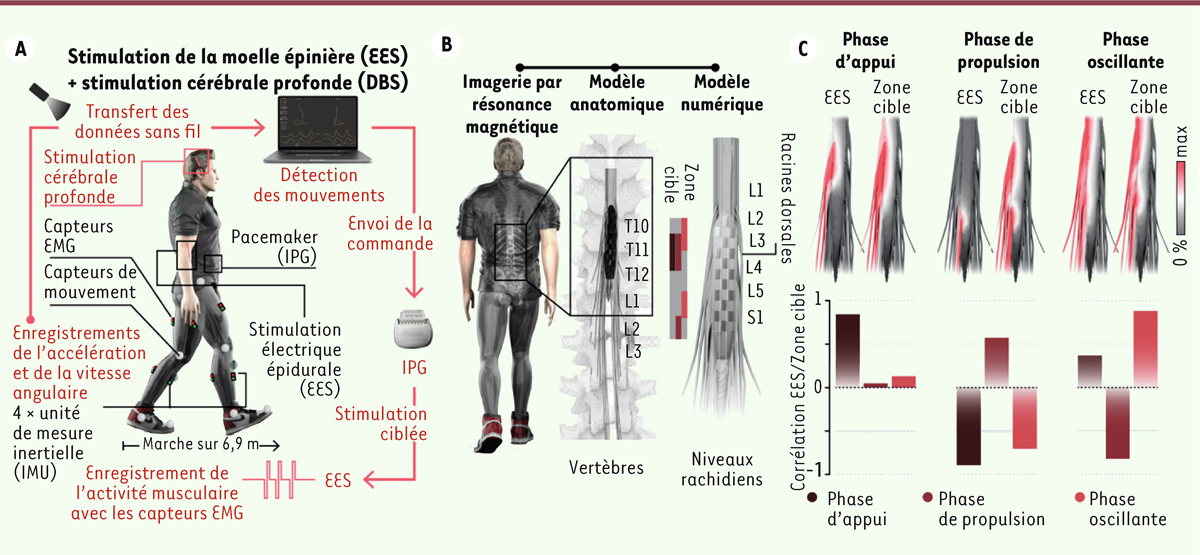

Conception de la neuroprothèse pour la maladie de Parkinson. A. Schéma illustrant la neuroprothèse combinée à la stimulation cérébrale profonde du noyau sous-thalamique, avec ses différentes composantes, chez la personne ayant testé l’efficacité de ce dispositif avec succès. B. L’illustration montre le modèle anatomique de la colonne vertébrale de cette personne, construit à partir des images de résonance magnétique nucléaire (IRM) et de tomodensitométrie (modèle à personnaliser pour chaque patient). Ce modèle a été utilisé pour déterminer l’emplacement chirurgical d’un réseau de 16 électrodes, comme le montre l’illustration à droite. La matrice codée en couleur montre les emplacements caudo-rostraux des trois « hot spots » de stimulation pour chaque hémichorde (donc six hot spots en tout). C. Cartes spatiales de l’activation neuronale provoquée par la stimulation électrique épidurale (à gauche) et du hot spot ciblé (à droite) pour une hémichorde. Les diagrammes en barres indiquent les corrélations entre les cartes d’activation neuronale provoquée par la stimulation électrique épidurale et les trois hot spots ciblés. Ce schéma est répété alternativement pour chaque côté de la moelle épinière afin de provoquer la marche avec alternance des deux côtés. EES : stimulation électrique épidurale ; IPG : stimulateur électrique (implantable pulse generator) ; EMG : électromyographie.
