Figure 2.

Télécharger l'image originale

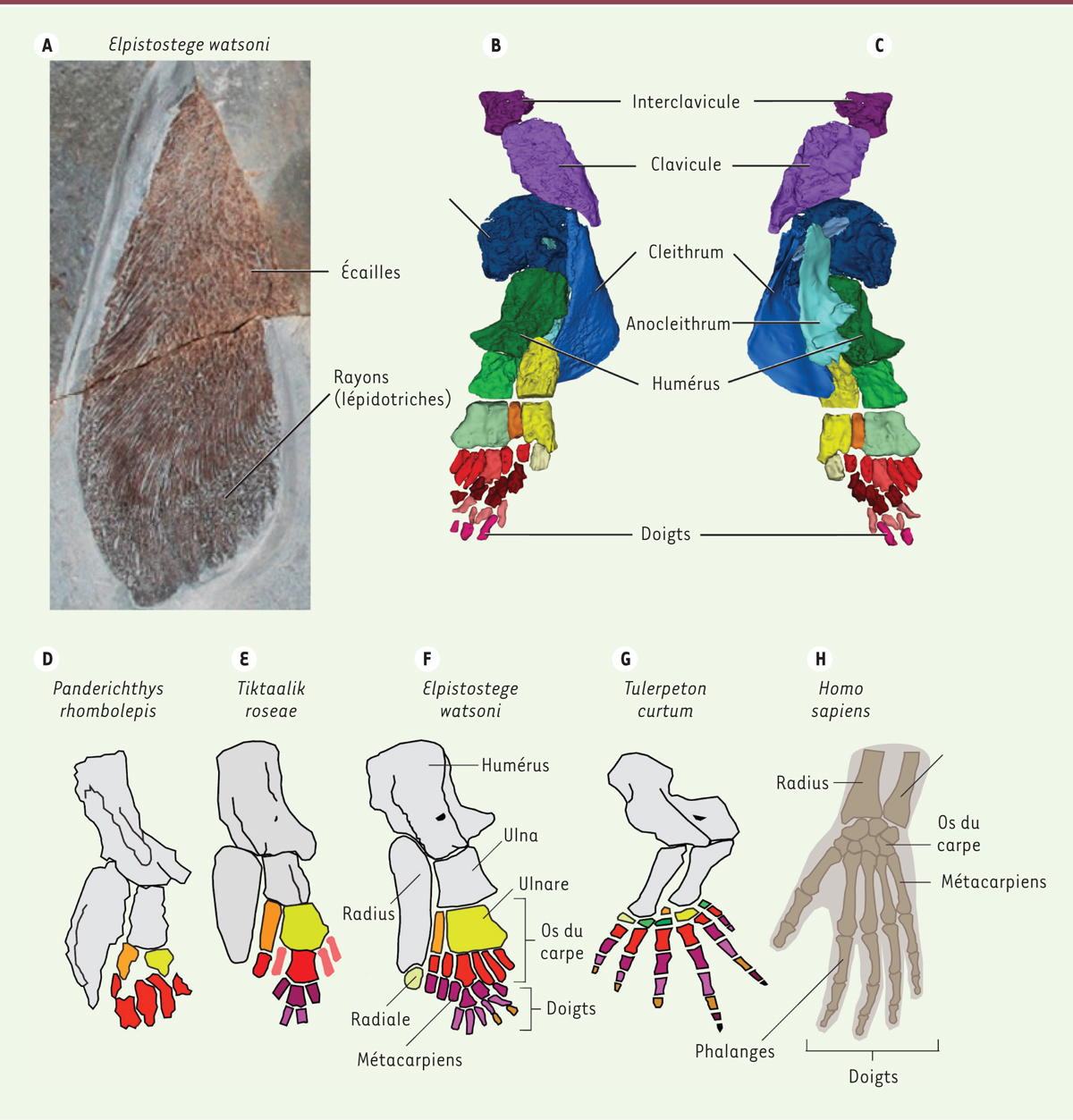

Comparaison de la nageoire pectorale d’Elpistostege watsoni avec des elpistostégaliens et des tétrapodes. A. Vue ventrale de la nageoire pectorale droite d’Elpistostege montrant la présence des rayons de la nageoire et le recouvrement d’écailles, c’est-à-dire des caractéristiques primitives. B, C. Modélisations 3D de la segmentation des images, obtenues en tomodensitométrie axiale à haute énergie, de la nageoire pectorale et de la ceinture scapulaire gauche d’Elpistostege watsoni. D-H. Endosquelette de la nageoire pectorale de Panderichthys rhombolepis (Dévonien moyen-supérieur des pays baltes) (D), Tiktaalik roseae (Dévonien supérieur de l’Arctique canadien) (E), et Elpistostege watsoni (Dévonien supérieur de l’est du Québec) (F). Endosquelette du membre supérieur de Tulerpeton curtum (Dévonien supérieur de Russie) (G) et de l’être humain actuel (H). Le code de couleurs reflète l’homologie des structures anatomiques entre les différents taxons (hormis la main de l’être humain) (figure adaptée de [2]).
