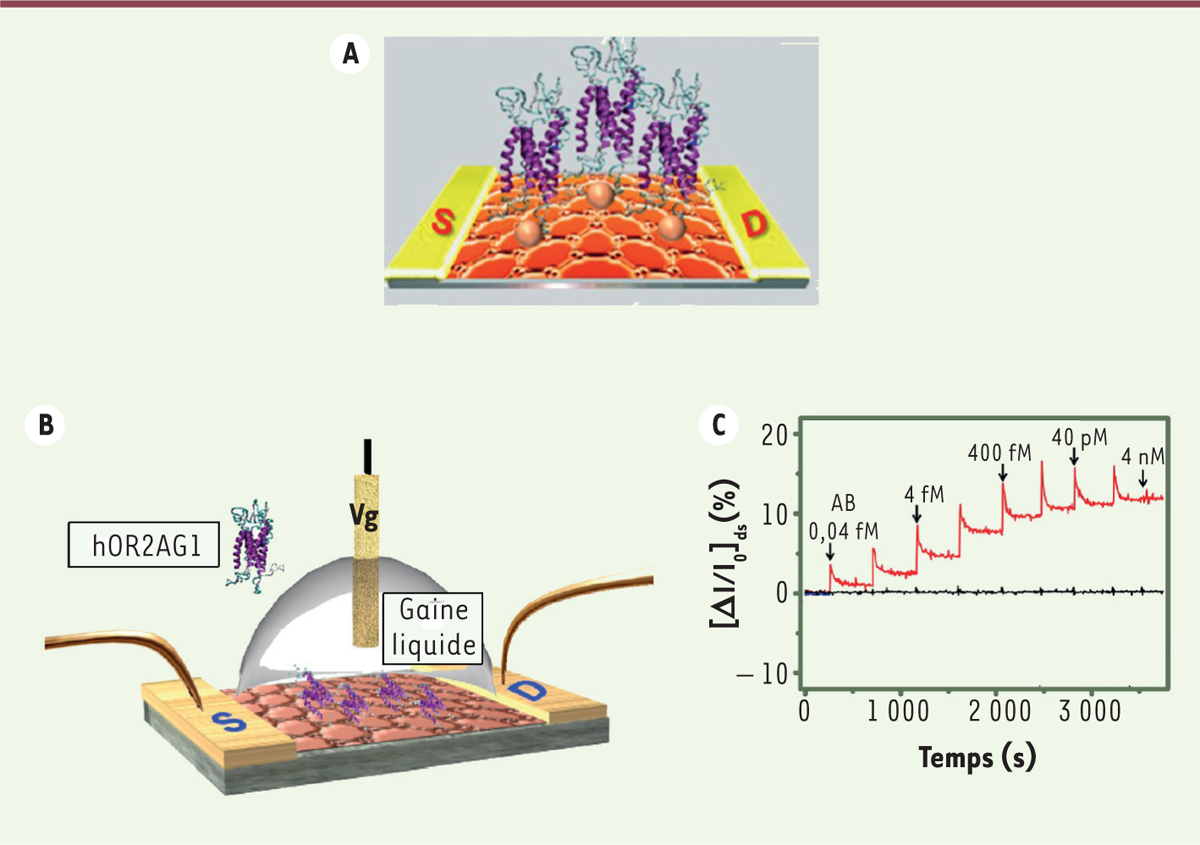

B-nose (bioelectronic nose). A. Une bicouche de graphène (figurée en rouge sur le schéma) est transférée sur un film de substrat flexible, puis fonctionnalisée avec un RO (hOR2AG1), connu pour lier spécifiquement l’amyl butyrate (AB). B. Schéma de principe du B-nose fondé sur le FET (field effect transistor) résultant. C. Réponse en temps réel du dispositif en fonction de la concentration du ligand AB (en rouge). Le contrôle (en noir) correspond au dispositif sans RO. Le dispositif montre une réponse dose-dépendante à l’odorant, avec une limite de détection de 0,04.10^‑15 M (d’après [40]).
