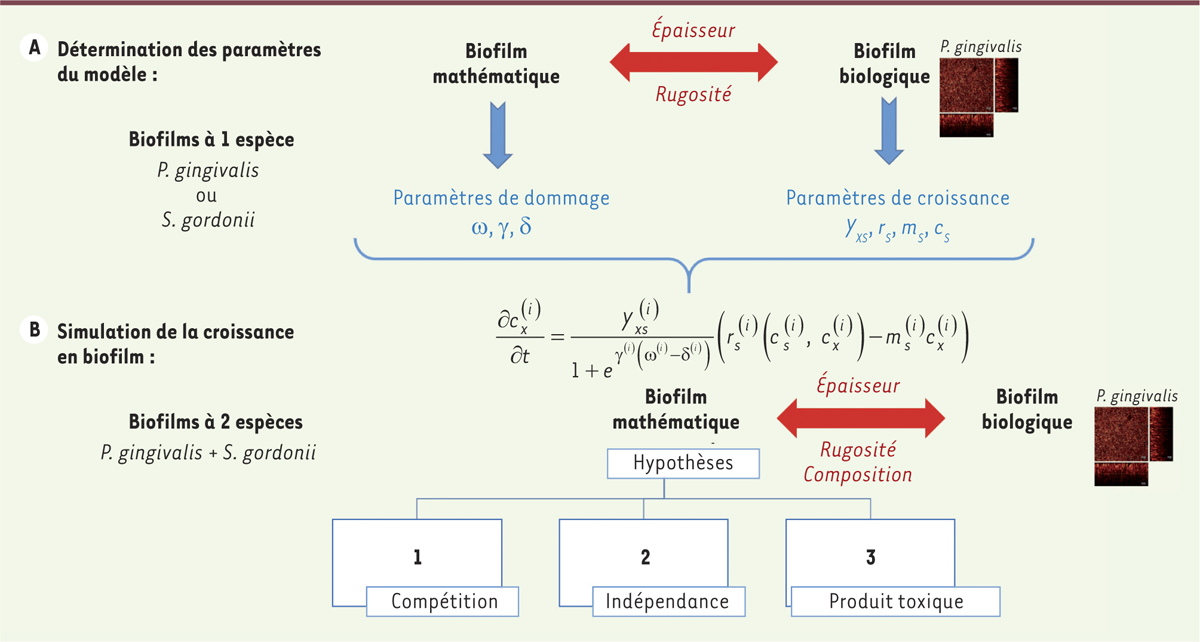

Diagramme représentant le plan expérimental de modélisation des biofilms. En bleu sont représentés les paramètres, expérimentaux ou numériques, utilisés pour alimenter le modèle de croissance du biofilm. En rouge sont indiqués les critères retenus pour la validation du modèle mathématique par les données biologiques. La biomasse c_x générée par chaque bactérie (i) au sein du biofilm en fonction du temps, est donnée par l’équation, avec c_x : biomasse de la bactérie (i), t : temps, Y_xs : coefficient de rendement ; m_s : coefficient de maintenance, r_s : taux de consommation du substrat par la bactérie (i) (qui dépend du taux de croissance µ_m) ; ω : concentration de dommages qui dépend des coefficients δ et γ.
