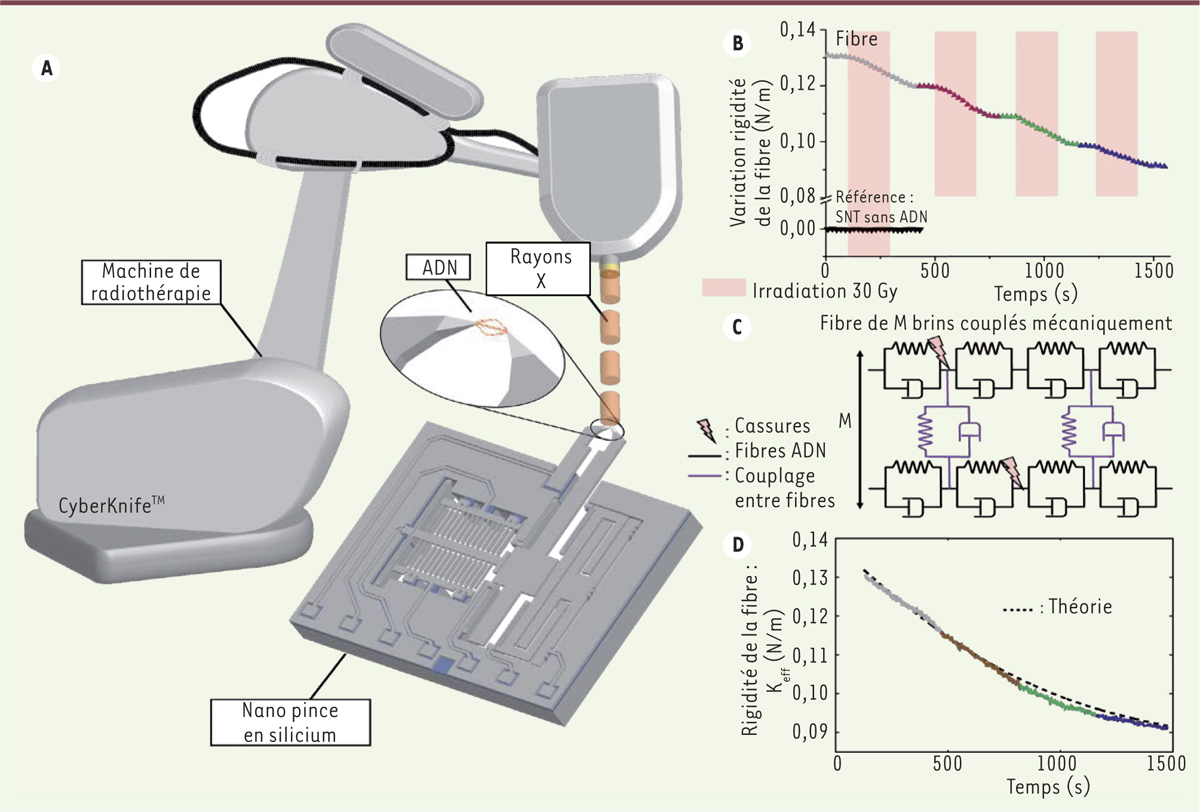

Protocole expérimental. A. Le faisceau du Cyberknife^® irradie la fibre d'ADN qui est maintenue dans la cavité fluidique (non représentée) entre les pointes du SNT (silicon nano tweezers). La pointe mobile est mise en vibration sur sa fréquence de résonance. B. L'irradiation produit des cassures dans la fibre, qui se traduisent pas une réduction de la fréquence de résonance, donnée à partir de laquelle la variation en temps réel de la rigidité de la fibre est calculée [8]. Dans cette expérience l'ADN subit 4 irradiations de 30 Gy. B. La dégradation de la rigidité de la fibre d'ADN durant l'expérience intervient essentiellement durant les phases d'irradiation suite aux cassures induites. C. La fibre d'ADN est modélisée par un nombre M de molécules placées en parallèle qui se comportent comme des éléments viscoélastiques. Le confinement de la fibre induit également des couplages viscoélastiques (en bleu) entre les molécules. Les cassures sont simulées en introduisant des coupures aléatoires dans les chaînes moléculaires (en noir). D. La modélisation permet avec des paramètres réalistes (un nombre de molécule M de 1 800), de reproduire la variation de la rigidité de la fibre en considérant un taux d'introduction de cassures constant (1 s^-1) durant les phases d'irradiations (juxtaposition des parties colorées de la courbe expérimentale) [11].
