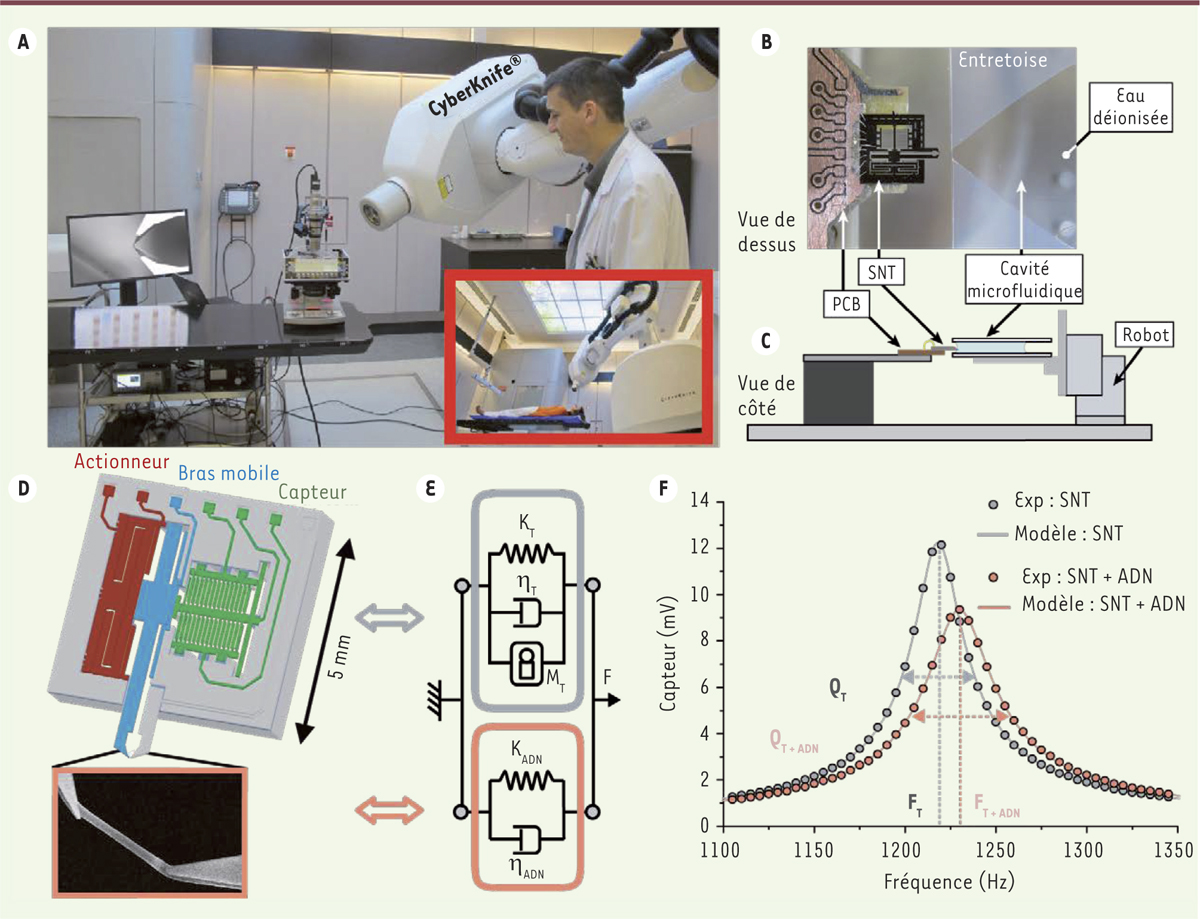

Méthode et installation du dispositif expérimental au sein de l'hôpital. A. L'instrumentation, qui comprend le SNT (silicon nano tweezers), la cavité microfluidique et le microscope pour le contrôle et l'électronique de traitement, est placée sur le lit du patient (l'encadré montre la configuration classique de la salle durant une séance de radiothérapie). Le physicien médical focalise le faisceau du Cyberknife^® sur les bras du SNT. B. Cette vue de dessus montre l’alignement du SNT devant la cavité fluidique, les pointes maintenant la fibre d'ADN sont prêtes à être introduites dans la cavité. C. La vue schématique de côté précise les positions du SNT et de la cavité durant les irradiations. D. Le SNT comprend les 2 pointes en vis-à-vis, l’une est fixe tandis que la seconde (représentée en bleu) est mobile. La partie mobile est mise en résonance par un actionneur électrostatique (en rouge) et sa vibration est mesurée par le capteur de déplacement (en vert). L'encadré montre la fibre d'ADN capturée entre les deux pointes. E. Le SNT (en gris) et la fibre d'ADN (en orange) se comportent mécaniquement comme des résonateurs amortis, caractérisés par la masse (M), les rigidités (K) et leurs amortissements (η). F. La réponse en fréquence du SNT avec fibre (orange) est comparée avec celle du SNT seul (gris) ; les mesures de la fréquence de résonance (F) et du coefficient de qualité (Q) durant les irradiations permettent de calculer la rigidité mécanique de la fibre en temps réel [8].
