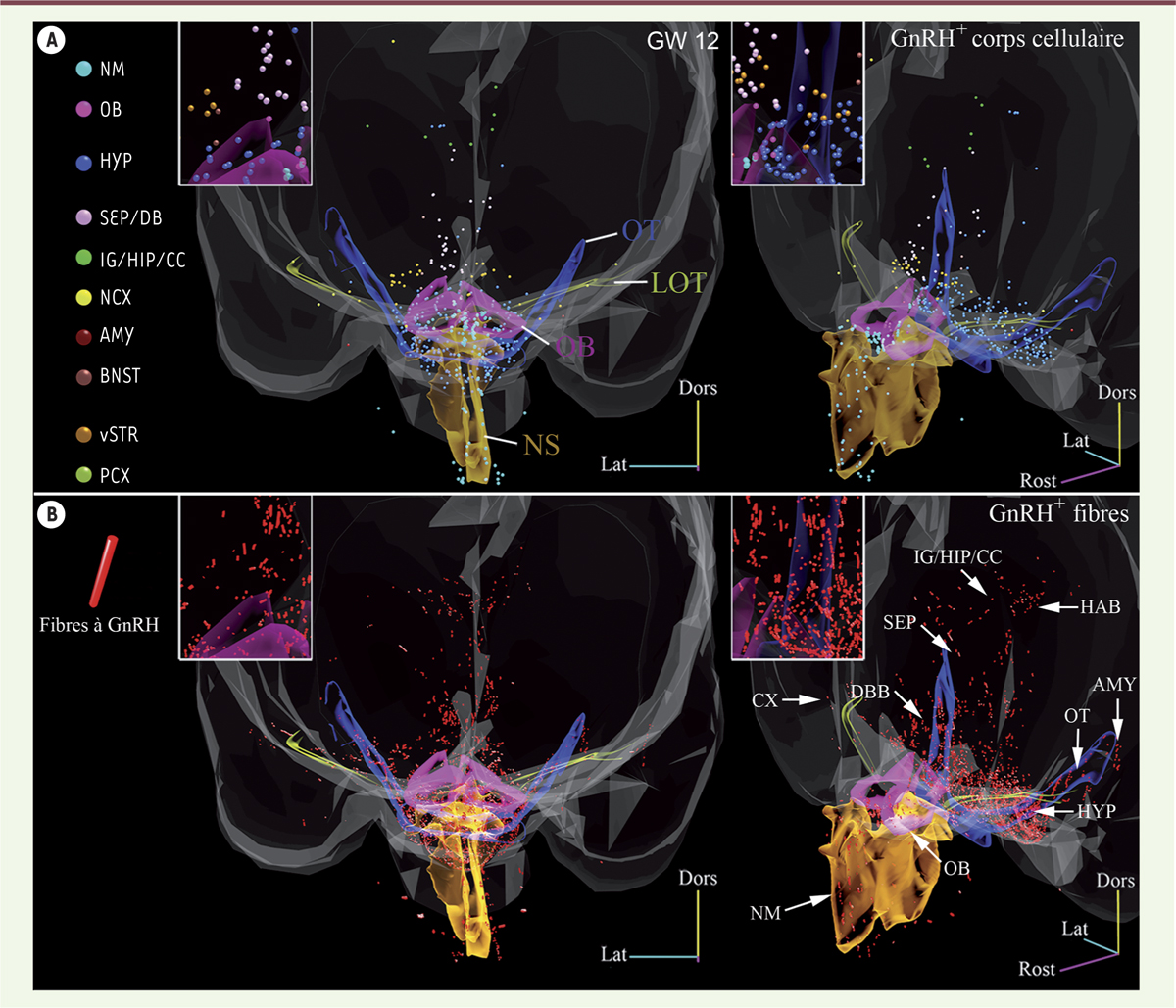

Distribution des corps cellulaires et des axones des neurones à GnRH chez un embryon humain à la 12e semaine. A.  Vue avant (gauche) et perspective (droite) d’un modèle en 3D de distribution de corps cellulaires des neurones à GnRH (hormone de libération des gonadotrophines hypophysaires). Chaque cellule est représentée par une sphère (100 µm de diamètre) dont la couleur représente son emplacement (voir la légende à gauche). B.  Même vue des modèles 3D que A montrant la distribution des axones des neurones à GnRH (bâtonnets rouges). Les contours transparents du septum nasal (NS), du bulbe olfactif (OB), du tractus olfactif latéral (LOT) et du tractus optique (OT) sont également présentés à titre de référence. En encadré pour chaque vue : grossissement d’un petit détail du modèle 3D. NM : mésenchyme nasal ; HYP : hypothalamus ; SEP/DB : aires septales/bande diagonale de Broca ; IG/HIP/CC : indiseum griseum/hippocampe/circonvolution cingulaire ; NCX : néocortex ; AMY : amygdale ; BNST : noyau des stria terminalis ; vSTR : striatum ventral ; PCX : cortex piriforme (© publié avec autorisation de Development (Cambridge, England) [3]).
